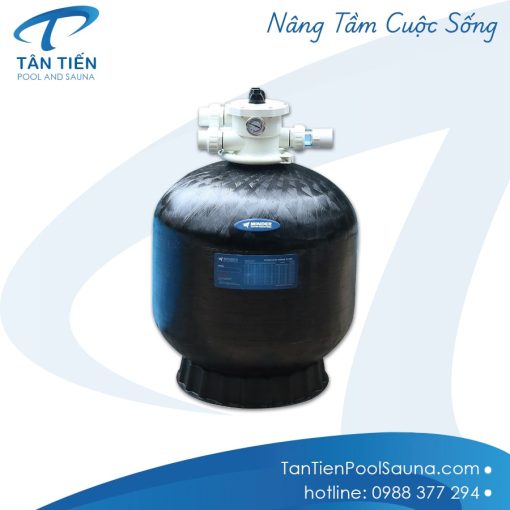

Bình lọc bể bơi Minder M Series là dòng bình lọc cát van đỉnh (Top Mount) được thiết kế cho hệ thống lọc tuần hoàn của bể bơi gia đình và các công trình thương mại/ bán thương mại. Dòng sản phẩm có nhiều kích thước từ 350 đến 1.400 mm, giúp kỹ thuật viên linh hoạt lựa chọn bình theo lưu lượng và quy mô vận hành của từng hệ thống.
Tại Tân Tiến, Minder M Series được phân phối chính hãng với dải công suất đầy đủ để đáp ứng nhu cầu ứng dụng của chủ đầu tư. Trong nội dung dưới đây, hãy cùng chúng tôi đi tìm hiểu chi tiết về mẫu bình lọc bể bơi này nhé. Hotline nhận tư vấn trực tiếp từ kỹ thuật bể bơi 0969 208 209
Thông tin sản phẩm:
- Thương hiệu: Minder
- Dòng sản phẩm: M Series
- Loại bình: Bình lọc cát van đỉnh (Top Mount)
- Đường kính: 350–1.400 mm
- Vật liệu thân bình: Sợi thuỷ tinh gia cường 2 lớp
- Tốc độ lọc thiết kế: 48 m³/h/m²
- Van điều khiển: Van đa chức năng 6 chế độ
- Hệ thống thu nước: Cột lọc trung tâm và 8 ống lọc nhánh
- Kết nối: Đa dạng 1,5 -2,5inch
- Ứng dụng: Bể bơi gia đình, bán thương mại và một số hệ thống xử lý nước phù hợp
- Bảo hành tại Tân Tiến: 12 tháng
- Hotline tư vấn: 0969 208 209
Tổng quan bình lọc cát Minder M Series
M Series được Minder phát triển cho nhóm bình lọc bể bơi dân dụng, nhưng dải kích thước tương đối rộng giúp sản phẩm có thể đáp ứng nhiều yêu cầu lưu lượng khác nhau. Nhà sản xuất công bố đường kính bình từ 14 inch (350 mm) đến 56 inch (1.400 mm) và tốc độ lọc thiết kế 48 m³/h/m².
Về nguyên lý, nước từ bể được máy bơm đưa qua bình và đi xuyên qua lớp vật liệu lọc. Cặn bẩn cơ học được giữ lại trong lớp vật liệu, trong khi nước sau lọc được hệ thống ống lọc đáy thu về và đưa trở lại bể. Khi cặn tích tụ làm tăng trở lực của lớp lọc, người vận hành có thể sử dụng chế độ Backwash trên van để rửa ngược và làm sạch vật liệu.Khác biệt dễ nhận biết giữa Minder M Series và MS Series nằm ở vị trí cụm van. M Series sử dụng van đỉnh, trong khi MS Series thuộc thiết kế van ngang (Side Mount). Vì vậy, ngoài lưu lượng và kích thước bình, không gian phòng máy cũng là một yếu tố cần xem xét khi lựa chọn giữa hai dòng sản phẩm.
Trong thực tế, hiệu quả của Minder M Series không được quyết định bởi riêng chiếc bình lọc. Bình cần được tính đồng bộ ới máy bơm bể bơi, đường kính đường ống và lưu lượng tuần hoàn của hệ thống. Đây cũng là cơ sở để lựa chọn chính xác model M Series ở phần thông số và hướng dẫn tính toán phía dưới.

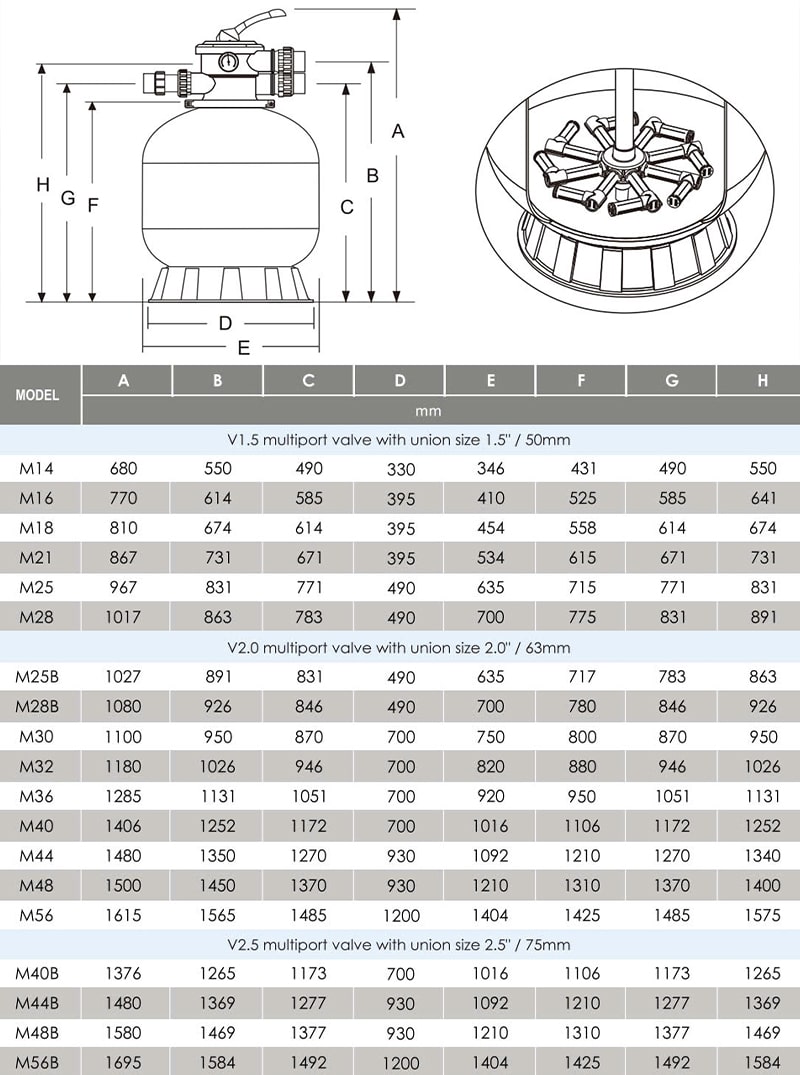

Thông số kỹ thuật bình lọc Minder M Series
Minder phát triển M Series với nhiều kích thước và mức lưu lượng khác nhau, từ những model nhỏ cho bể gia đình đến các bình có đường kính lớn hơn dành cho hệ thống yêu cầu lưu lượng cao. Khi lựa chọn, ngoài đường kính bình cần xem xét đồng thời diện tích lọc, lưu lượng, kích thước van và lượng cát, bởi đây là những thông số trực tiếp ảnh hưởng đến khả năng làm việc của thiết bị.

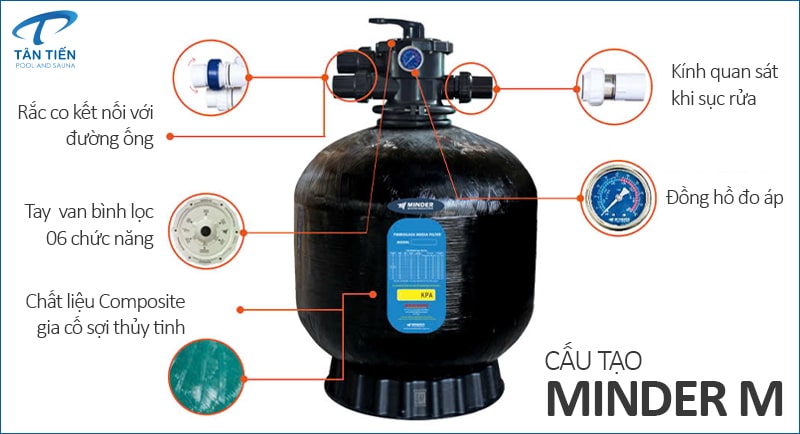

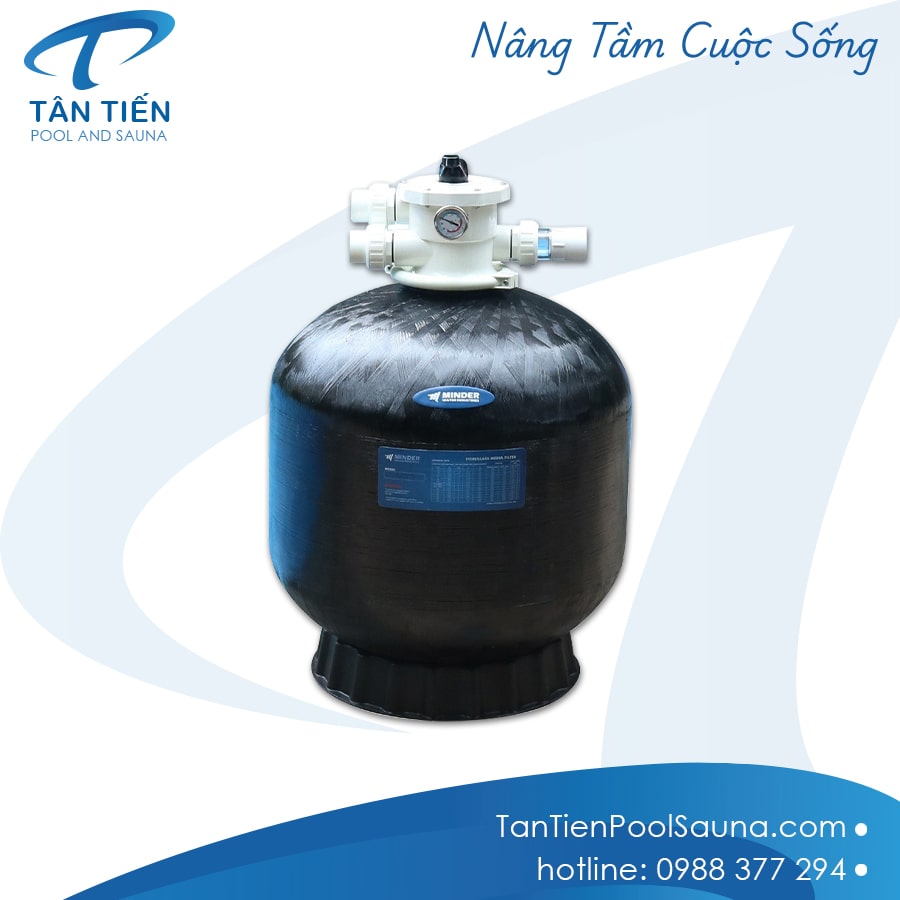

Thiết kế và cấu tạo của bình lọc Minder M Series
Minder M Series được phát triển theo thiết kế Top Mount, với cụm van điều khiển bố trí ngay trên đỉnh bình. Cách bố trí này giúp tổng thể thiết bị khá gọn, thuận tiện khi kết nối vào hệ thống bơm lọc tại những phòng máy bể bơi gia đình/ kinh doanh có cao độ phù hợp. Sản phẩm có một số đặc điểm cấu tạo và công nghệ đáng chú ý dưới đây:

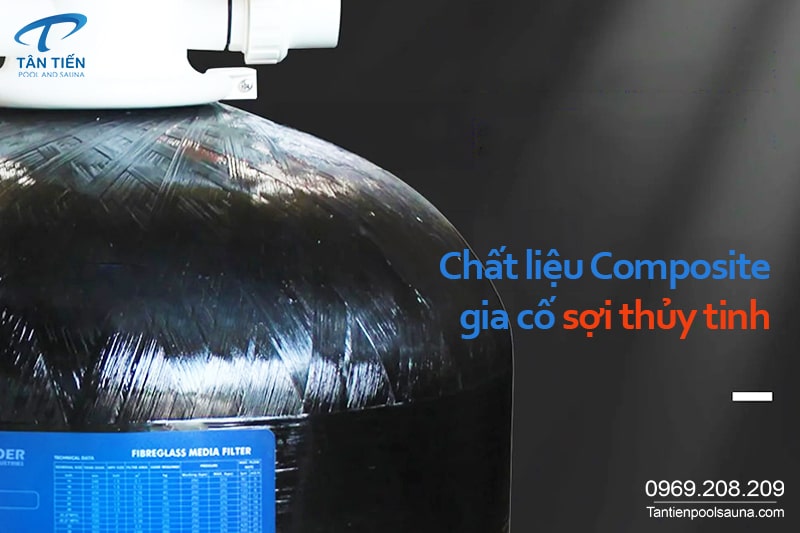

- Thân bình fiberglass hai lớp: Minder sử dụng kết cấu fiberglass hai lớp, trong đó lớp ngoài được gia cường bằng kỹ thuật quấn sợi chéo (reinforced filament cross-winding).
- Van đa chức năng: Cụm van được đặt trên đỉnh bình, đảm nhiệm việc chuyển đổi dòng nước giữa các chế độ vận hành khác nhau. Ngoài ra, thiết bị còn được bố trí kính quan sát nước khi Backwash, giúp người vận hành quan sát tình trạng nước xả trong quá trình rửa ngược.

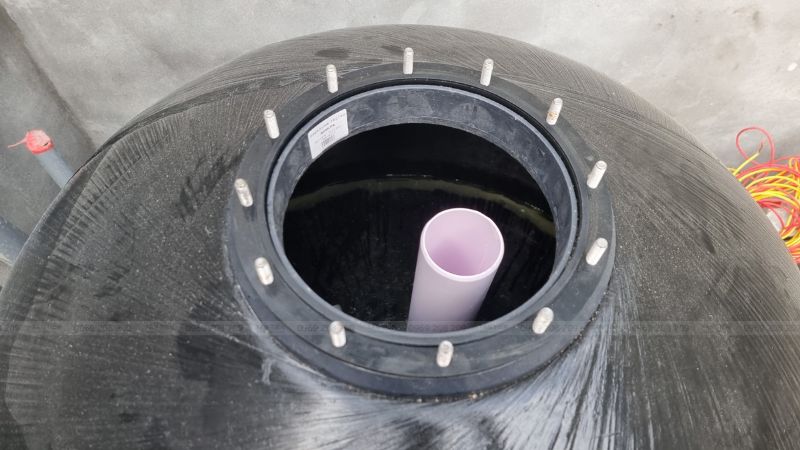

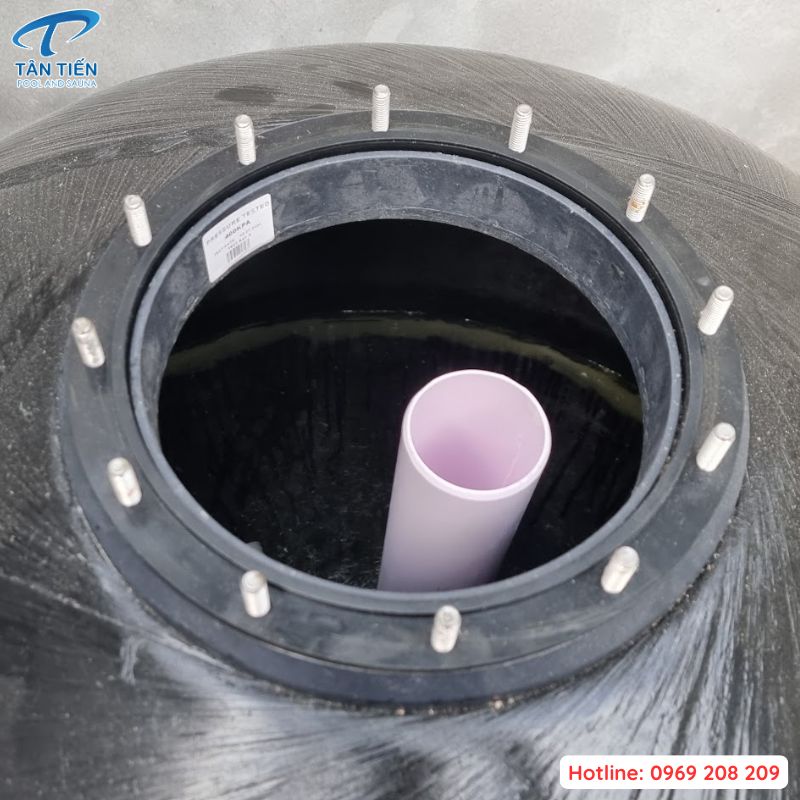

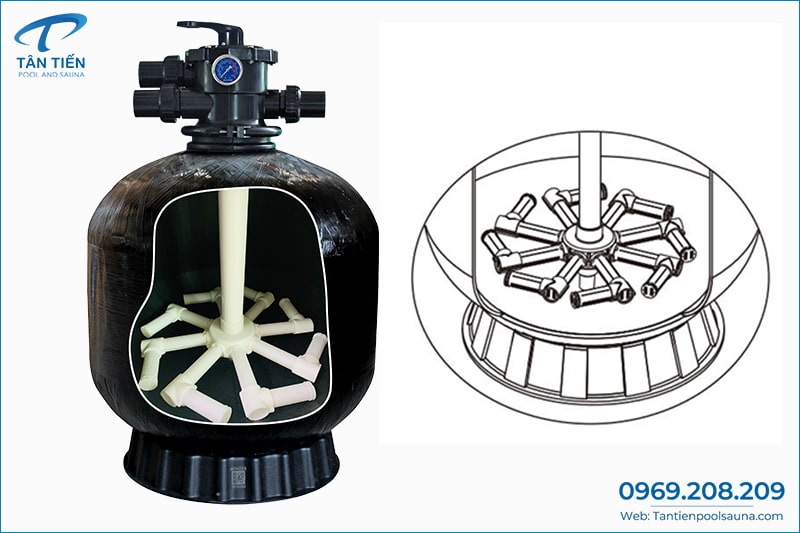

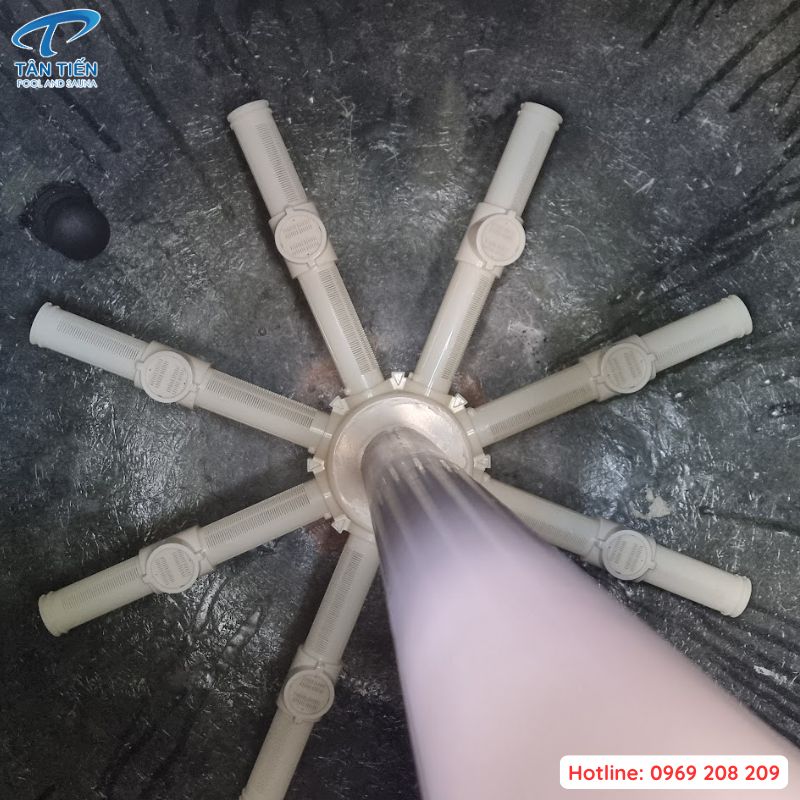

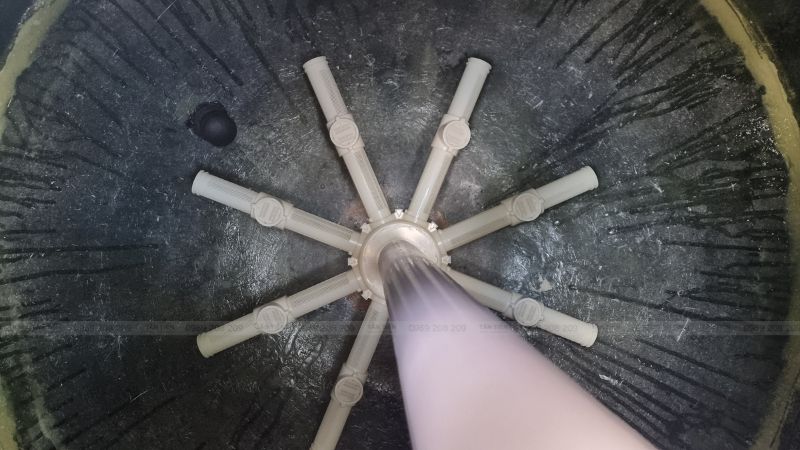

- Ống trung tâm và hệ thống ống toả tròn (Kích thước giữa các khe < 0,4 mm): Nước sau khi đi qua lớp vật liệu lọc được các nhánh thu nước phía dưới dẫn về ống trung tâm.
- Đồng hồ áp suất tích hợp ngay trên cụm van: Đây là chi tiết khá đáng chú ý trên M Series. Đồng hồ giúp theo dõi áp suất làm việc của hệ thống, từ đó hỗ trợ người vận hành nhận biết những thay đổi bất thường hoặc thời điểm cần kiểm tra tình trạng lớp vật liệu lọc.
Ngoài ra, bình sử dụng khớp nối PVC với nhiều tiêu chuẩn kích thước 1½”, 2″, 2½”…(tuỳ model), giúp linh hoạt hơn khi kết nối với hệ thống đường ống. Nhìn tổng thể, cấu tạo của M Series không quá phức tạp nhưng được Minder chú trọng vào những chi tiết phục vụ trực tiếp cho độ bền, khả năng quan sát và sự thuận tiện khi vận hành.
Vì sao Minder M Series phù hợp với hệ thống lọc bể bơi?
Một bình lọc được sử dụng lâu dài không chỉ cần đáp ứng lưu lượng nước, mà còn phải duy trì độ ổn định trong môi trường phòng máy có độ ẩm cao, thường xuyên vận hành và tiếp xúc với hóa chất xử lý nước.
Đây là nhóm yếu tố được Minder chú trọng khá rõ trên M Series, từ kết cấu thân bình đến các chi tiết hỗ trợ vận hành và bảo dưỡng.
Thân bình hai lớp hướng đến độ bền lâu dài
Kết cấu thân bình 2 lớp với lớp composite đúc nguyên khối và lớp sợi cuốn chéo gia gường giúp tăng độ bền của bình, đồng thời vật liệu có khả năng chống tia UV và chống ăn mòn, cho phép sản phẩm được sử dụng trong điều kiện lắp đặt trong nhà hoặc ngoài trời.
Tuổi thọ dự kiến của bình lọc khoảng 5–10 năm. Tuy nhiên, đây là thông tin tham khảo từ nhà sản xuất, không phải thời gian sử dụng cố định cho mọi công trình; tuổi thọ thực tế còn phụ thuộc vào điều kiện lắp đặt, áp suất làm việc, chất lượng nước và quá trình vận hành, bảo dưỡng.
Thiết kế van đỉnh gọn gàng cho phòng máy
Với M Series, van đa chức năng được bố trí ngay trên đỉnh bình thay vì bên hông. Cách thiết kế này giúp giảm phần không gian cần dành cho cụm van ở bên cạnh, phù hợp với nhiều phòng máy bể bơi gia đình cần bố trí thiết bị gọn gàng.
Tuy nhiên, Top Mount không mặc nhiên tốt hơn Side Mount. Khi lắp đặt vẫn cần chừa khoảng không phía trên để thao tác van và phục vụ bảo trì. Với những phòng máy có hạn chế về chiều cao hoặc yêu cầu bố trí thiết bị khác, Minder MS Series van ngang có thể là phương án đáng cân nhắc hơn.
Theo dõi và vệ sinh bình thuận tiện hơn
Bình lọc trang bị đồng hồ áp suất để theo dõi áp lực trong quá trình vận hành và kính quan sát nước rửa ngược trên cụm van. Khi thực hiện rửa ngược, người vận hành có thể quan sát trực tiếp tình trạng nước xả qua kính thay vì chỉ ước lượng thời gian Backwash. Đây là những chi tiết nhỏ nhưng có giá trị thực tế khi vận hành hệ thống thường xuyên.
Hệ thống ống lọc với khe 0,4 mm phía dưới lớp vật liệu đảm nhiệm việc thu nước sau lọc và giữ vật liệu trong bình. Cấu tạo này kết hợp với ống trung tâm tạo thành đường thu nước trước khi nước được đưa trở lại hệ thống.
Dải kích thước rộng, dễ lựa chọn
Minder M Series trải từ các bình đường kính nhỏ đến 1.400 mm, nhờ đó không bị giới hạn trong một vài cấu hình bể gia đình. Điều quan trọng là lựa chọn model dựa trên lưu lượng tuần hoàn cần thiết, sau đó mới đối chiếu với máy bơm và hệ thống đường ống.
Cơ chế lọc và vận hành Minder M Series
Trong quá trình vận hành, Minder M Series sử dụng lớp vật liệu lọc (đường kính khuyến nghị từ 0,4 – 0.8mm) để giữ lại các cặn bẩn lơ lửng trong nước. Máy bơm tạo dòng tuần hoàn đưa nước từ bể qua bình lọc; sau khi đi qua lớp vật liệu, nước được hệ thống ống lọc phía dưới thu lại và đưa trở về bể. Khi cặn bẩn tích tụ ngày càng nhiều trong lớp vật liệu, trở lực của bình tăng lên, thể hiện qua áp suất tăng và lưu lượng nước giảm. Đây là lúc cần thực hiện Backwash để làm sạch lớp lọc thay vì chờ đến khi khả năng tuần hoàn suy giảm rõ rệt.
Theo hướng dẫn vận hành của Minder, khi áp suất tăng khoảng 0,5 bar so với mức áp suất ban đầu của bình khi sạch, người vận hành nên tiến hành rửa ngược. Đặc biệt cần chú ý tắt máy bơm trước khi chuyển vị trí van đa chức năng.
Quy trình cơ bản có thể hiểu theo trình tự: Filter → Backwash → Rinse → trở lại Filter
Trong đó, Lọc (Filter) là chế độ lọc thông thường; Rửa ngược (Backwash) đảo dòng nước để cuốn cặn khỏi lớp vật liệu; còn Rửa xuôi (Rinse) được sử dụng sau rửa ngược để ổn định lại lớp lọc trước khi hệ thống trở về chế độ vận hành bình thường. Khi chuyển sang chế độ rửa xuôi, người vận hành quan sát kính quan sát cho đến khi nước trong, với thời gian khoảng 30–60 giây trong quy trình khởi động ban đầu.
Điểm đáng lưu ý là không nên Backwash chỉ theo một lịch cố định. Tần suất thực tế phụ thuộc lượng cặn, tần suất sử dụng và điều kiện vận hành của từng công trình; mức chênh áp so với trạng thái bình sạch là một căn cứ kỹ thuật hữu ích để xác định thời điểm cần vệ sinh.
Cách chọn model Minder M Series phù hợp với thể tích bể
Minder M Series có nhiều model với lưu lượng khác nhau, vì vậy lựa chọn bình cần dựa trước hết vào thể tích nước và lưu lượng tuần hoàn yêu cầu. Có thể xác định sơ bộ theo công thức:
Lưu lượng yêu cầu (m³/h) = Thể tích bể (m³) ÷ Thời gian tuần hoàn (giờ)
Ví dụ, bể 40 m³ nếu thiết kế một chu kỳ tuần hoàn trong 4 giờ sẽ cần lưu lượng khoảng 10 m³/h. Trong trường hợp này, bạn có thể tham khảo M21 với lưu lượng 12 m³/h.
Nếu bạn đang băn khoăn về việc lựa chọn công suất bình phù hợp, hãy liên hệ 0969 208 209 để kỹ thuật Tân Tiến hỗ trợ nhanh chóng, chính xác nhất nhé

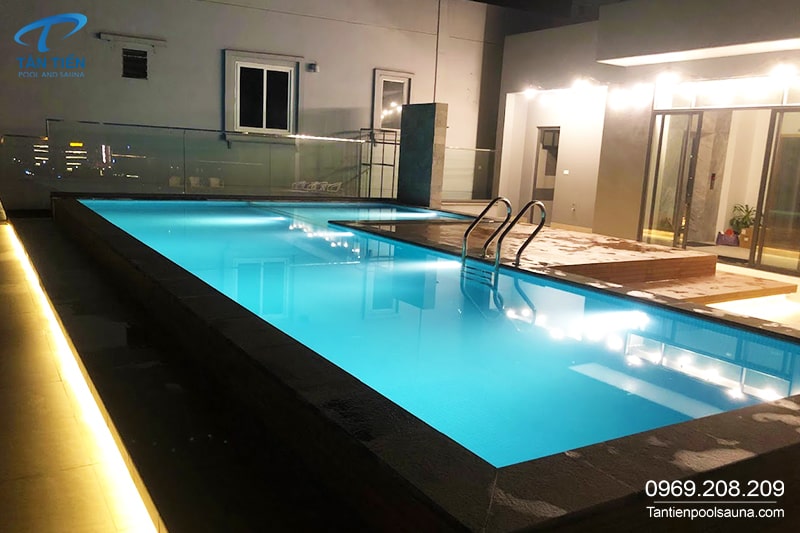

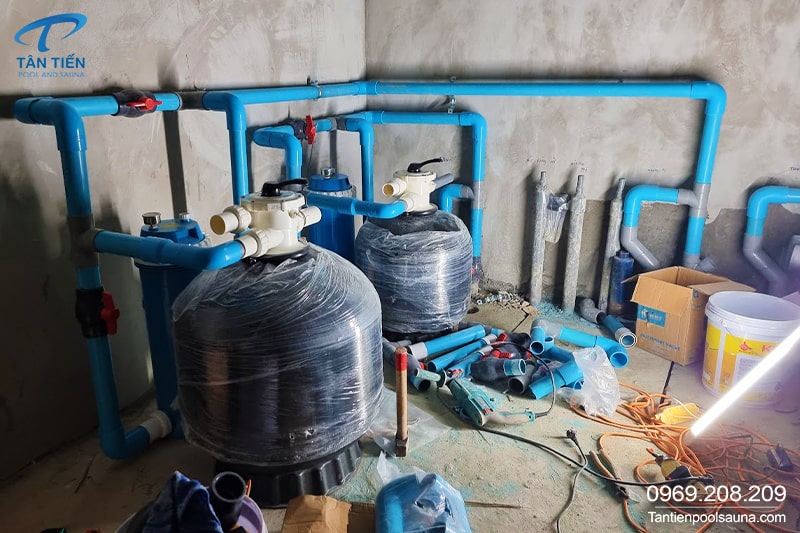

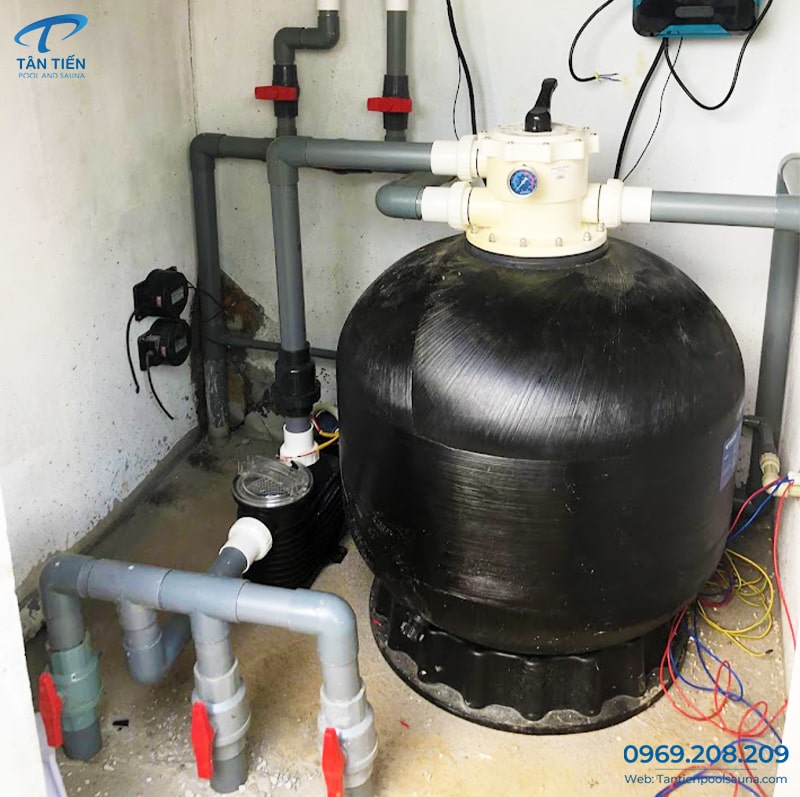

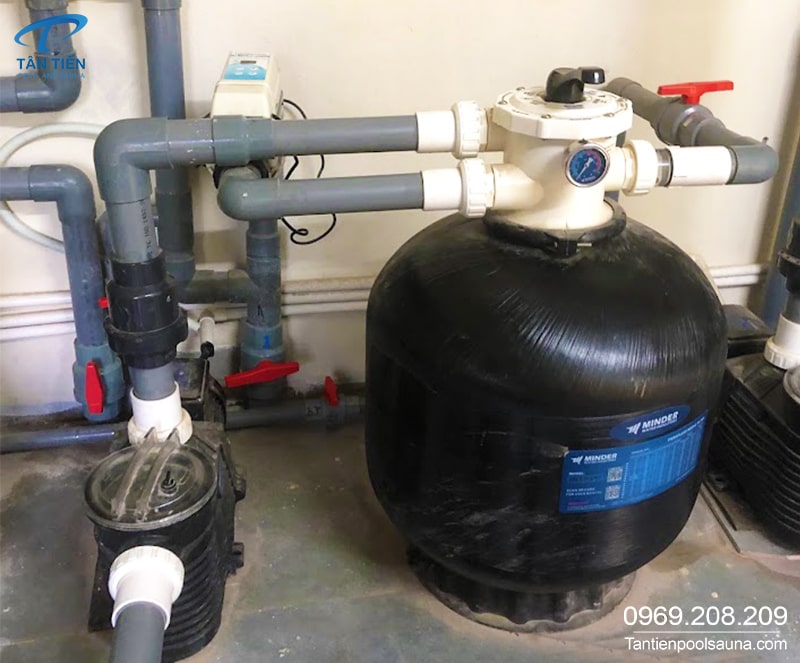

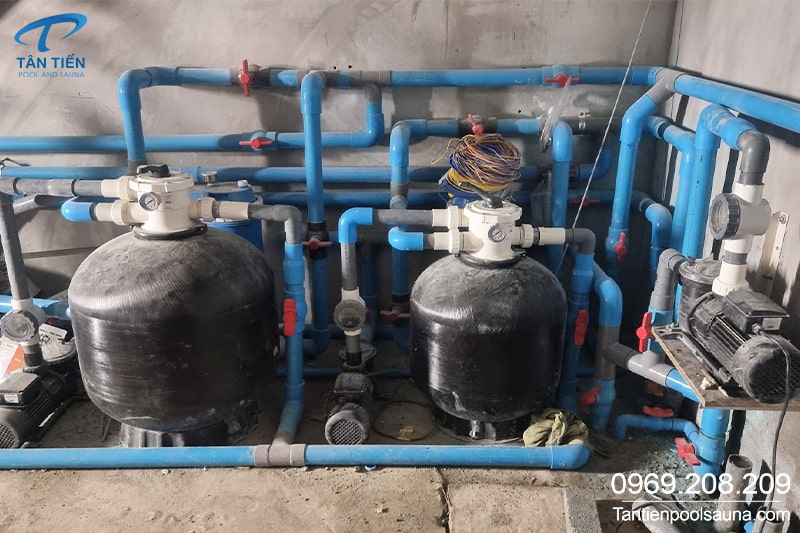

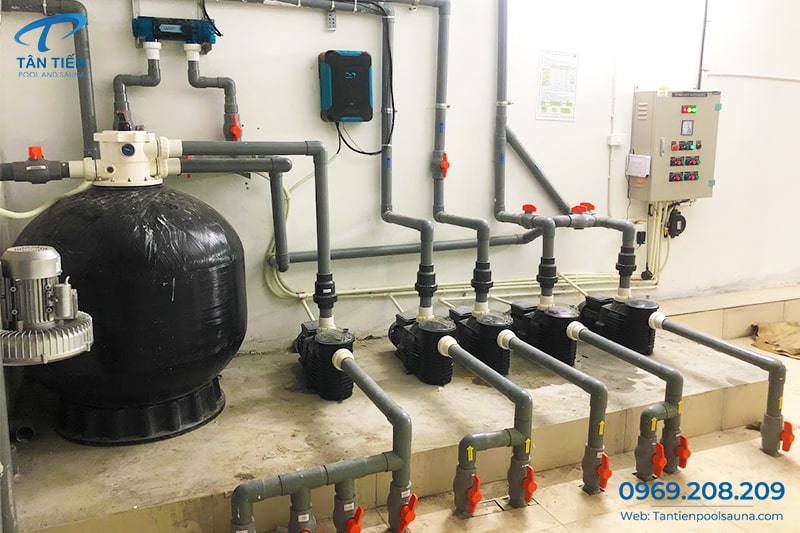

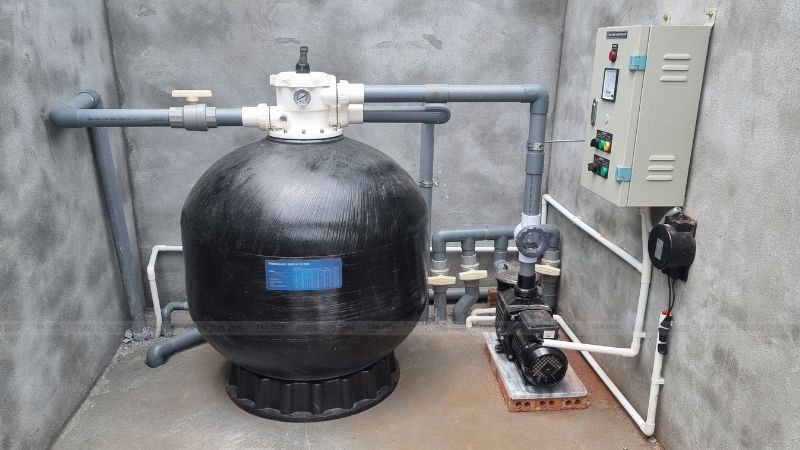

Minder M Series trong hệ thống lọc bể bơi thực tế đã triển khai
Qua quá trình thi công bể bơi và lắp đặt thiết bị, Minder M Series là dòng bình lọc xuất hiện khá thường xuyên trong các hệ thống bơm lọc do Tân Tiến triển khai. Thiết kế van đỉnh gọn, nhiều mức lưu lượng và khả năng kết hợp với các cấu hình máy bơm khác nhau giúp sản phẩm phù hợp với nhiều quy mô bể bơi gia đình cũng như công trình có nhu cầu tuần hoàn lớn hơn. Dưới đây chúng tôi sẽ giới thiệu một số dự án đi cùng thông tin về quy mô, cấu hình bể bơi để bạn tham khảo trực quan nhất.
Tân Tiến cung cấp và lắp đặt bình lọc Minder M Series
Với nhiều lựa chọn về kích thước và lưu lượng, Minder M Series có thể được cấu hình linh hoạt cho các hệ thống lọc bể bơi khác nhau. Tuy nhiên, để bình phát huy đúng khả năng, việc lựa chọn model cần được thực hiện đồng thời với máy bơm, đường ống và yêu cầu tuần hoàn của từng công trình.
Tại Tân Tiến, kỹ thuật viên sẽ hỗ trợ bạn lựa chọn model phù hợp dựa trên một bài toán tổng thể, tối ưu nhất. Với các hệ thống đang vận hành cần thay mới bình lọc, cấu hình thiết bị hiện hữu cũng cần được kiểm tra trước khi lựa chọn sản phẩm thay thế.
Ngoài bình lọc Minder, chúng tôi cũng cung cấp đồng bộ từ hệ thống vận hành tổng thể, bơm lọc, thiết bị Minder cũng như các thương hiệu bể bơi tin cậy khác. Nếu bạn đang cần mua sắm và tìm hiểu thông tin, hãy kết nối ngay hôm nay! Thông tin liên hệ:
CÔNG TY TNHH XÂY DỰNG VÀ THIẾT BỊ CÔNG NGHỆ TÂN TIẾN
Địa chỉ: Số 85 Ngõ 139 Phú Diễn, Phường Phú Diễn, Hà Nội
Hotline (Zalo): 0969 208 209
