Bình lọc bể bơi Minder MS Series là dòng bình lọc cát sử dụng van đa chức năng bố trí bên hông thân bình (Side Mount), được Minder phát triển cho hệ thống lọc nước bể bơi gia đình và các công trình dịch vụ có quy mô phù hợp. Dòng sản phẩm có đường kính từ 450–1.400 mm, tốc độ lọc thiết kế 48 m³/h/m² và nhiều lựa chọn về lưu lượng để đáp ứng các cấu hình phòng máy bơm lọc khác nhau.
Tại Tân Tiến, Minder MS Series được cung cấp với đầy đủ công suất cùng đa dạng thiết bị bể bơi khác. Để nhận tư vấn mã phù hợp, hiệu quả nhất bạn vui lòng vui lòng kết nối 0969 208 209
Thông tin bình lọc Minder MS series
- Thương hiệu: Minder
- Dòng sản phẩm: MS Series
- Loại: Bình lọc cát van ngang (Side Mount)
- Đường kính: 450–1.400 mm
- Tốc độ lọc thiết kế: 48 m³/h/m²
- Kết cấu thân bình: Fiberglass hai lớp gia cường
- Van điều khiển: Van đa chức năng 6 chế độ
- Trang bị: Nắp trong suốt, đồng hồ áp suất, van xả khí tự động
- Ứng dụng: Bể bơi gia đình, bể bơi homestay, kinh doanh…
- Bảo hành tại Tân Tiến: 12 tháng
- Hotline: 0969 208 209
Thiết kế van ngang của Minder MS Series
Nếu Minder M Series đưa cụm van lên phía trên thân bình thì Minder MS Series chuyển toàn bộ cụm van đa chức năng sang bên hông. Đây không đơn thuần là thay đổi về hình thức, mà tạo ra một phương án bố trí và bảo dưỡng khác cho hệ thống lọc.

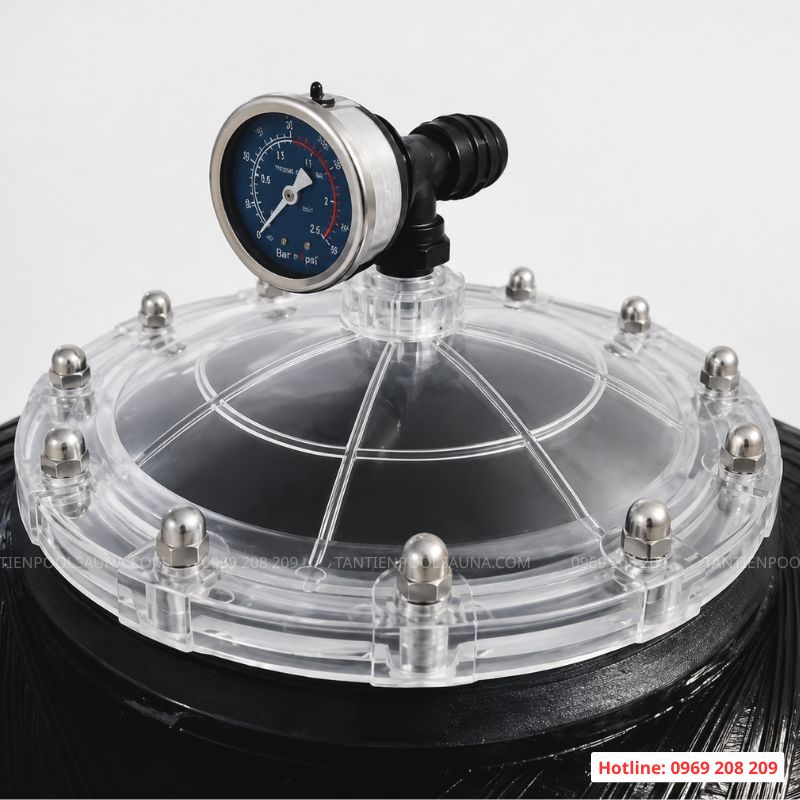

Phần đỉnh bình được bố trí nắp trong suốt, cho phép quan sát vật liệu bên trong. Đồng thời, nắp bình cũng tích hợp hệ thống xả khí tự động, giúp giải phóng lượng khí bị giữ lại trong quá trình lọc và xử lý áp suất khí khi xả nước.
Ở bên hông, van đa chức năng 6 chế độ đảm nhiệm việc điều hướng dòng nước cho các thao tác lọc, rửa ngược và vận hành hệ thống. Đầu kết nối của van có khả năng điều chỉnh góc, một chi tiết được Minder thiết kế nhằm tăng tính linh hoạt khi đấu nối và hạn chế tác động lên đường ống trong quá trình xử lý thiết bị. Chính cách bố trí này khiến điều kiện phòng máy trở thành một tiêu chí quan trọng khi lựa chọn giữa bình lọc Minder M và MS Series.

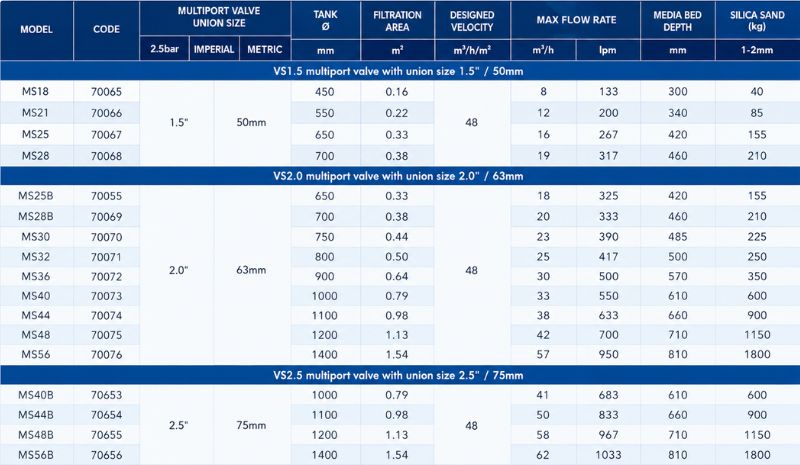

Thông số kỹ thuật bình lọc Minder MS Series
Bình lọc bể bơi Minder MS Series được phát triển với nhiều kích thước để đáp ứng các mức lưu lượng khác nhau. Dòng sản phẩm bắt đầu từ bình đường kính 450 mm và mở rộng đến 1.400 mm, với tốc độ lọc thiết kế 48 m³/h/m². Nhờ đó, MS Series có thể được tính toán cho nhiều quy mô hệ thống thay vì giới hạn ở một nhóm bể cố định.

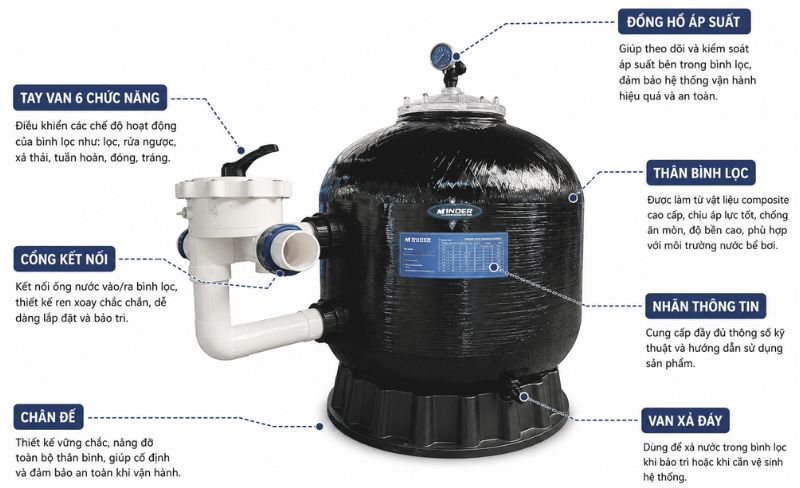

Cấu tạo và những điểm nổi bật của bình lọc bể bơi Minder MS Series
Van ngang 6 chức năng và nắp kiểm tra phía trên

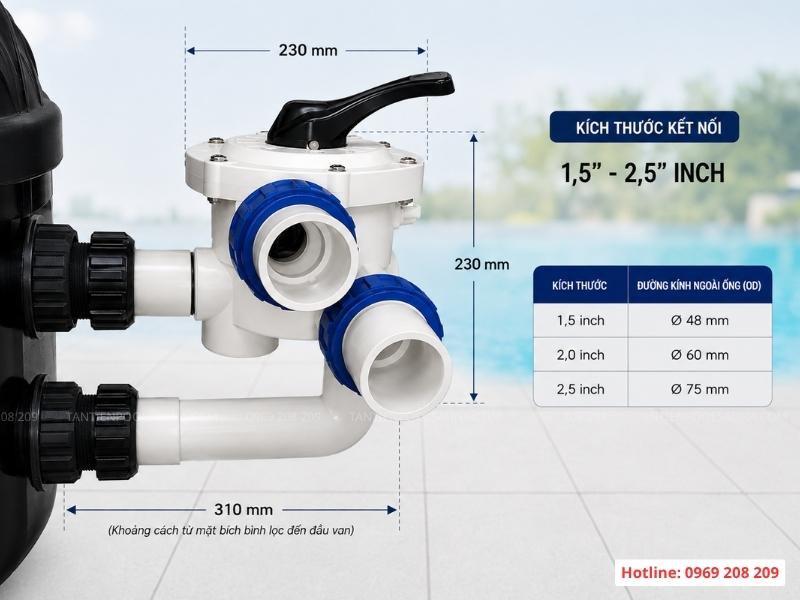

Cụm van 6 chức năng đặt bên hông đảm nhiệm việc điều hướng dòng nước trong các chế độ lọc, rửa ngược, rửa xuôi, xả bỏ và tuần hoàn. Đầu kết nối của van có thể điều chỉnh góc, giúp kỹ thuật viên linh hoạt hơn khi bố trí đường ống trong phòng máy.

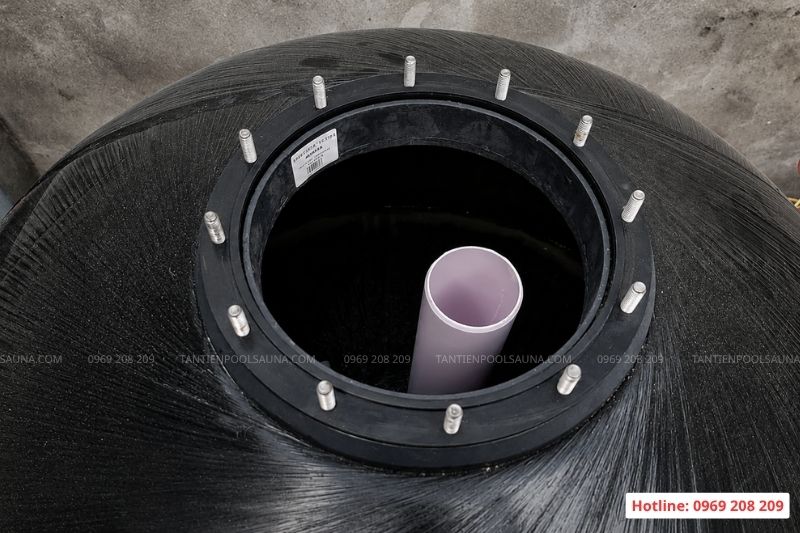

Khi cụm van được chuyển sang bên hông, phần phía trên bình thay bằng nắp kiểm tra trong suốt. Người vận hành dễ quan sát bên trong và thuận tiện tiếp cận vật liệu khi cần kiểm tra, bổ sung hoặc thay thế. Thiết kế này không có nghĩa Bình lọc bể bơi Minder MS Series luôn tiết kiệm diện tích hơn bình van đỉnh. Khi lắp đặt vẫn cần tính đủ không gian bên hông cho van và đường ống, đồng thời chừa khoảng thao tác phía trên bình để phục vụ bảo dưỡng.
Theo dõi và kiểm soát quá trình vận hành
MS Series được trang bị đồng hồ áp suất để theo dõi áp lực làm việc của bình. Khi lớp vật liệu tích tụ nhiều cặn, sự thay đổi áp suất là một trong những dấu hiệu giúp người vận hành nhận biết thời điểm cần kiểm tra và vệ sinh hệ thống.

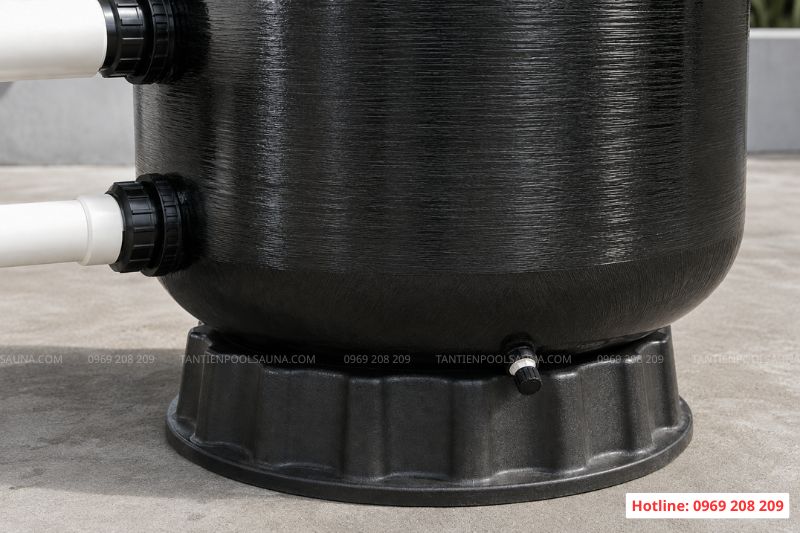

Thân bình gia cường composite 2 lớp
Thiết bị được gia công chắc chắn với phần thân fiberglass hai lớp với lớp ngoài quấn sợi gia cường tương tự như M series. Kết cấu thân bình có khả năng chống tia UV và chống ăn mòn, phù hợp với điều kiện lắp đặt trong nhà hoặc ngoài trời.
Hệ thống thu nước và giữ vật liệu lọc

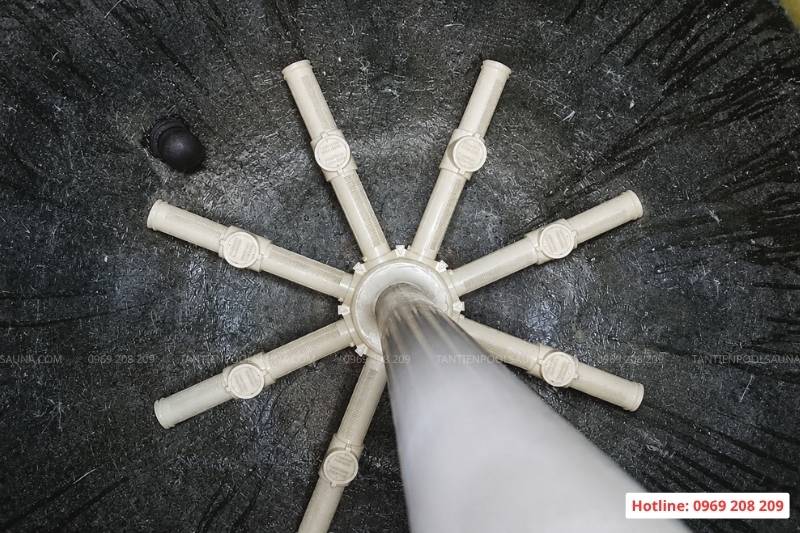

Ở phía dưới lớp vật liệu, hệ thống thu nước đảm nhiệm việc tập trung nước sau lọc trước khi đưa trở lại đường tuần hoàn. Các khe/đầu thu cho phép nước đi qua nhưng giữ vật liệu lọc lại bên trong bình. MS Series sử dụng hệ thống ống lọc đáy tiêu chuẩn cột lọc trung tâm và 8 ống lọc nhánh.
Khả năng giữ cặn trong quá trình tuần hoàn
Khi nước được máy bơm đưa qua lớp vật liệu, cặn bẩn và các tạp chất lơ lửng được giữ lại, sau đó nước đã qua lọc được thu ở phía dưới và tiếp tục trở về bể. Khả năng lọc thực tế phụ thuộc vào vật liệu sử dụng, diện tích lọc, lưu lượng và sự tương thích giữa bình lọc – máy bơm – hệ thống đường ống. Vì vậy, lựa chọn đúng model và lưu lượng quan trọng hơn việc đơn thuần ưu tiên một bình có kích thước lớn.

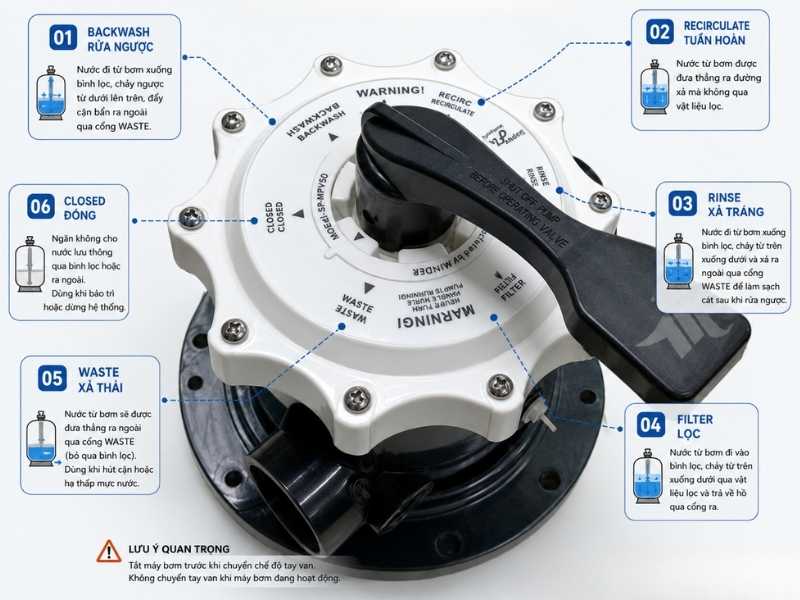

Van 6 chức năng trên bình lọc Minder MS Series
Đây có thể xem là bộ phận điều khiển chính của bình lọc, cho phép thay đổi hướng dòng nước tùy theo nhu cầu lọc, vệ sinh hoặc bảo trì hệ thống mà không cần tháo đường ống. Van gồm 6 chế độ cơ bản:
- Filter – Lọc: Chế độ sử dụng thường xuyên. Nước đi qua lớp vật liệu để giữ cặn trước khi trở lại bể.
- Backwash – Rửa ngược: Đảo chiều dòng nước qua lớp vật liệu, cuốn cặn bẩn ra đường xả.
- Rinse – rửa xuôi: Sử dụng sau Backwash để ổn định lại lớp vật liệu và đưa lượng cặn còn sót ra ngoài.
- Waste – Xả bỏ: Đưa nước trực tiếp ra đường xả mà không qua quá trình lọc và không trả về bể.
- Recirculate – Tuần hoàn: Cho nước tuần hoàn qua hệ thống nhưng không đi qua lớp vật liệu lọc.
- Closed – Đóng: Đóng dòng nước qua van khi cần thực hiện một số thao tác kiểm tra hoặc bảo trì.
Khi sử dụng, cần tắt máy bơm trước khi xoay tay van sang chế độ khác. Đây cũng là yêu cầu mà Tân Tiến luôn khuyến cáo khách hàng trong quá trình vận hành tay van nhằm tránh tác động không cần thiết lên van và hệ thống.
Minder MS Series phù hợp với những phòng máy nào?
Thiết kế van ngang (Side Mount) tạo cho Minder MS Series lợi thế ở những phòng máy cần hạn chế chiều cao bố trí thiết bị, đặc biệt là phòng máy âm sàn, phòng kỹ thuật thấp hoặc khu vực có khoảng không phía trên hạn chế. Cụm van được đưa sang bên hông thay vì đặt trên miệng bình, nhờ đó việc thao tác van không phụ thuộc quá nhiều vào khoảng trống phía trên.
Tuy nhiên, thiết kế thiết bị lại yêu cầu chừa đủ không gian bên hông cho cụm van, đường ống và thao tác kỹ thuật.
Trong thực tế thi công bể bơi, Tân Tiến không lựa chọn MS Series chỉ vì kiểu van. Lưu lượng máy bơm, kích thước và hướng đi đường ống, cao độ phòng máy, khoảng không bảo trì đều cần được xem xét trước khi quyết định model và vị trí đặt bình. Với những phòng máy âm hoặc có mặt bằng đặc thù, việc tính toán các yếu tố này ngay từ đầu sẽ giúp hệ thống bơm – lọc gọn hơn và thuận tiện hơn khi vận hành lâu dài.
Tân Tiến cung cấp, lắp đặt bình lọc Minder MS và đa dạng thiết bị bể bơi
Với thiết kế van ngang và dải kích thước từ 450–1.400 mm, Minder MS Series có thể được lựa chọn cho nhiều hệ thống lọc bể bơi khác nhau. Tân Tiến cung cấp đồng bộ bình lọc, máy bơm và các thiết bị bể bơi phục vụ cả công trình xây mới lẫn cải tạo hệ thống lọc hiện có. Minder MS Series hiện được Tân Tiến áp dụng bảo hành 12 tháng và tư vấn phương án thi công, lắp đặt tối ưu nhất.
Nếu chưa xác định nên lựa chọn model Minder MS nào, khách hàng có thể cung cấp kích thước/thể tích bể và thông tin phòng máy để Tân Tiến hỗ trợ tính toán cấu hình phù hợp nhất. Liên hệ Tân Tiến – 0969 208 209 để được tư vấn kỹ thuật và báo giá bình lọc Minder MS Series.
