Tay van bình lọc 6 chức năng là bộ phận điều khiển và chuyển hướng dòng nước trong hệ thống bình lọc cát bể bơi. Thông qua một tay điều khiển, người vận hành có thể chuyển đổi giữa các chế độ lọc nước, rửa vật liệu lọc, xả nước hoặc tuần hoàn mà không cần thay đổi kết nối đường ống.

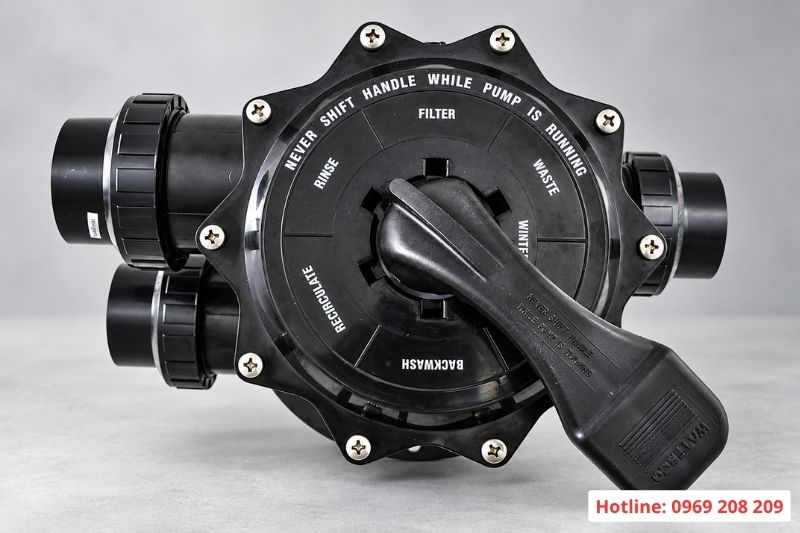

Trên mặt van thường bố trí 6 chế độ gồm Filter, Backwash, Rinse, Waste, Recirculate và Closed. Khi chuyển tay van sang từng vị trí, đường đi của nước bên trong cũng thay đổi tương ứng: nước có thể đi qua lớp vật liệu lọc, đảo chiều để vệ sinh bình, trở lại bể hoặc được đưa trực tiếp ra đường xả.
Tuy cùng được gọi là tay van 6 chức năng nhưng không phải tất cả các mẫu đều có thể lắp thay thế cho nhau. Tùy model bình lọc sẽ có sự khác nhau về kiểu lắp, kích thước kết nối và cấu tạo liên kết. Vì vậy, khi mua mới hoặc thay tay van cũ, cần xác định đúng loại tương thích với bình lọc đang sử dụng.
Tay van 6 chức năng hoạt động như thế nào?

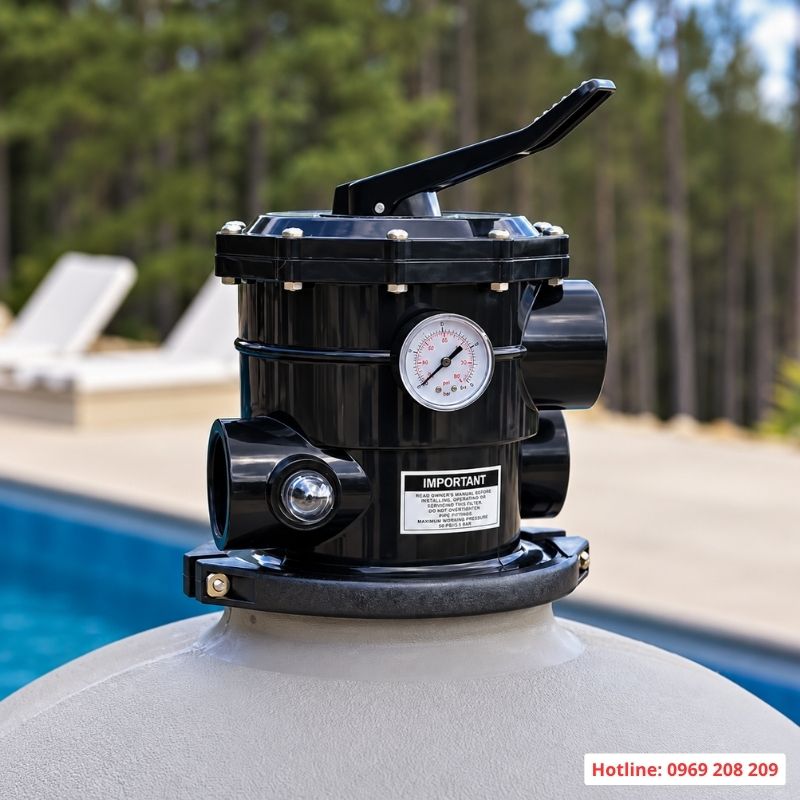

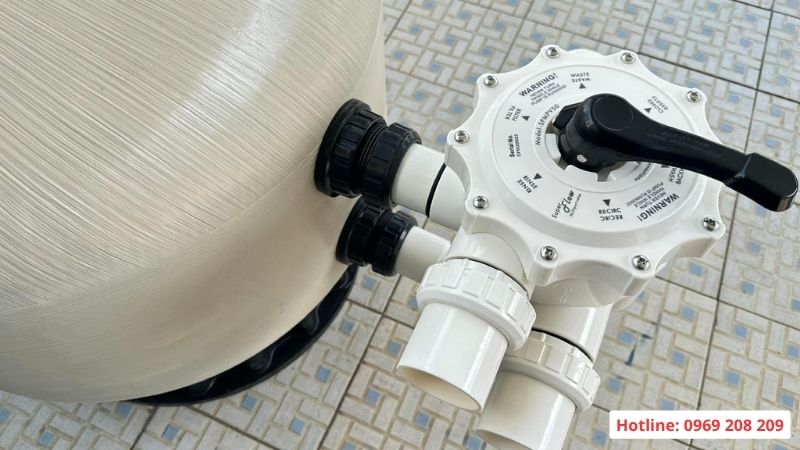

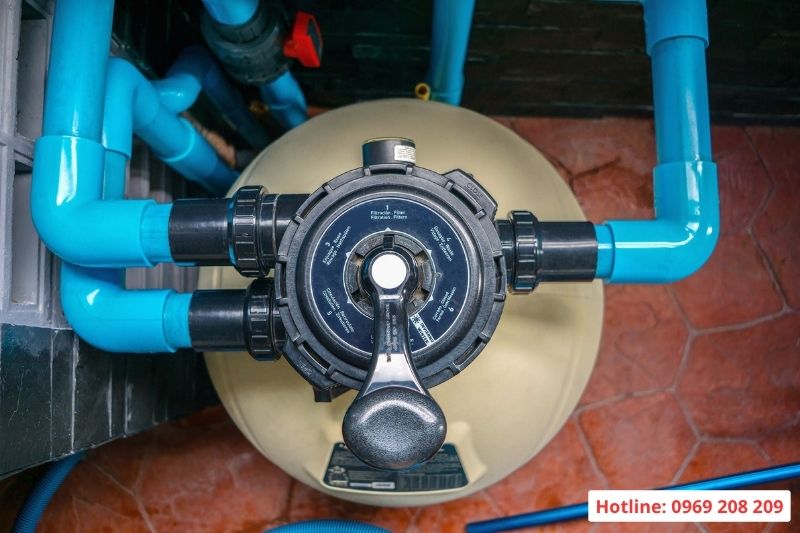

Tay van thường được lắp trên đỉnh hoặc bên hông bình lọc, tùy cấu tạo của từng dòng thiết bị. Đây cũng là điểm trung chuyển quan trọng giữa máy bơm, bình lọc, đường trả nước về bể và đường xả.

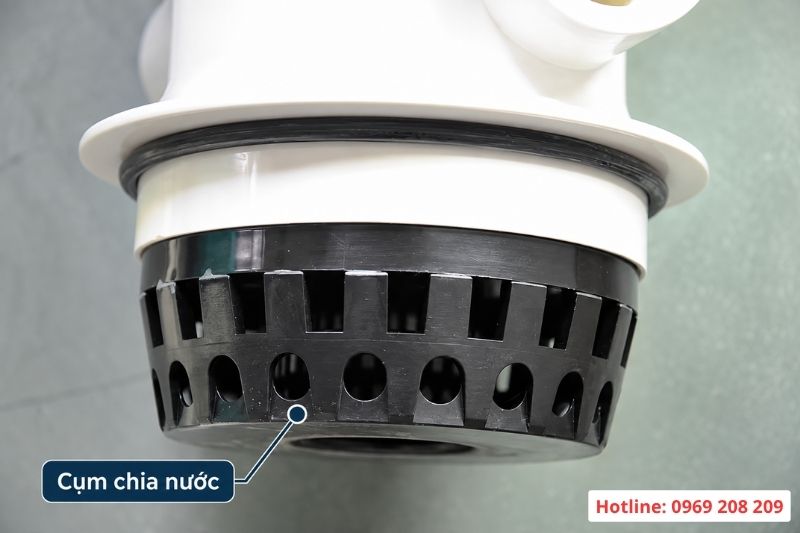

Bên dưới tay điều khiển là cụm chia nước. Khi người vận hành ấn và xoay tay van sang một chế độ khác, cụm này cũng thay đổi vị trí để mở – đóng các đường nước tương ứng. Nhờ đó, dòng nước được chuyển sang đúng hướng mà không phải tháo đường ống hay thay đổi kết nối của hệ thống.

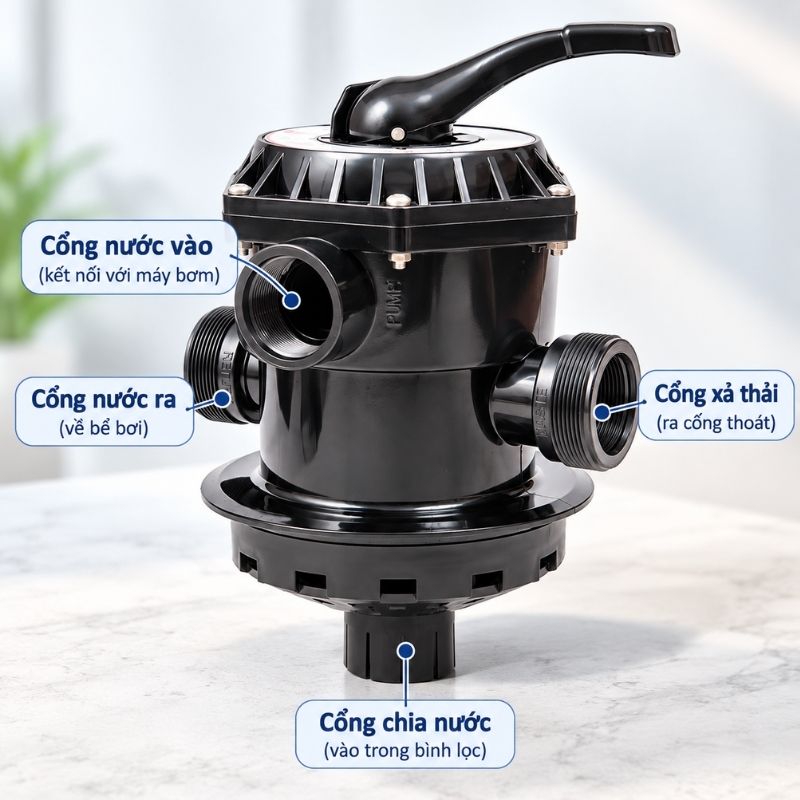

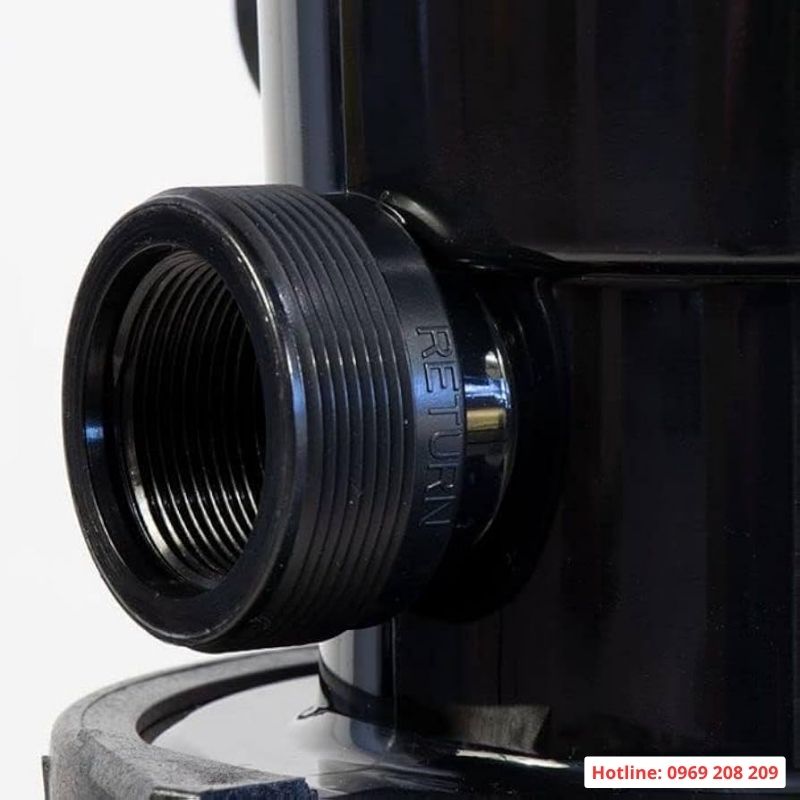

Có thể hiểu đơn giản là tay điều khiển phía trên dùng để lựa chọn chế độ, còn cụm chia nước phía dưới thực hiện việc chuyển hướng dòng nước. Trên thân van thường có các ký hiệu kết nối để nhận biết từng đường nước:
– PUMP: Cổng nước vào từ máy bơm.
– RETURN: Đường nước trở lại bể bơi.
– WASTE: Đường nước xả ra ngoài.
Chú ý: Các đường kết nối với bình lọc được bố trí theo cấu tạo riêng của từng loại/ thương hiệu/ model tay van khác nhau
Khi lắp đặt hoặc thay thế, không nên xác định các đường nước chỉ dựa vào vị trí cổng trên thân van. Hình dáng và cách bố trí có thể khác nhau giữa các model, vì vậy cần đối chiếu đúng ký hiệu trên sản phẩm và sơ đồ kết nối của bình lọc.
6 chức năng của tay van bình lọc bể bơi
Sáu vị trí trên tay van không đơn thuần là các mức điều chỉnh khác nhau. Mỗi vị trí sẽ thiết lập một đường lưu thông nước riêng trong hệ thống, phục vụ một công đoạn cụ thể trong quá trình vận hành và vệ sinh bình lọc.
| Chế độ | Chức năng chính | Hướng xử lý nước |
| Filter – Lọc | Lọc nước bình thường | Qua vật liệu lọc → trở lại bể |
| Backwash – Rửa ngược | Làm sạch vật liệu lọc | Đảo chiều qua bình → xả bỏ |
| Rinse – Rửa xuôi | Ổn định vật liệu sau Backwash | Qua bình → xả bỏ |
| Waste – Xả thải | Đưa nước trực tiếp ra ngoài | Bỏ qua lọc → đường xả |
| Recirculate – Tuần hoàn | Tuần hoàn không qua vật liệu lọc | Bỏ qua bình → trở lại bể |
| Closed – Đóng van | Đóng đường lưu thông | Ngắt dòng nước |

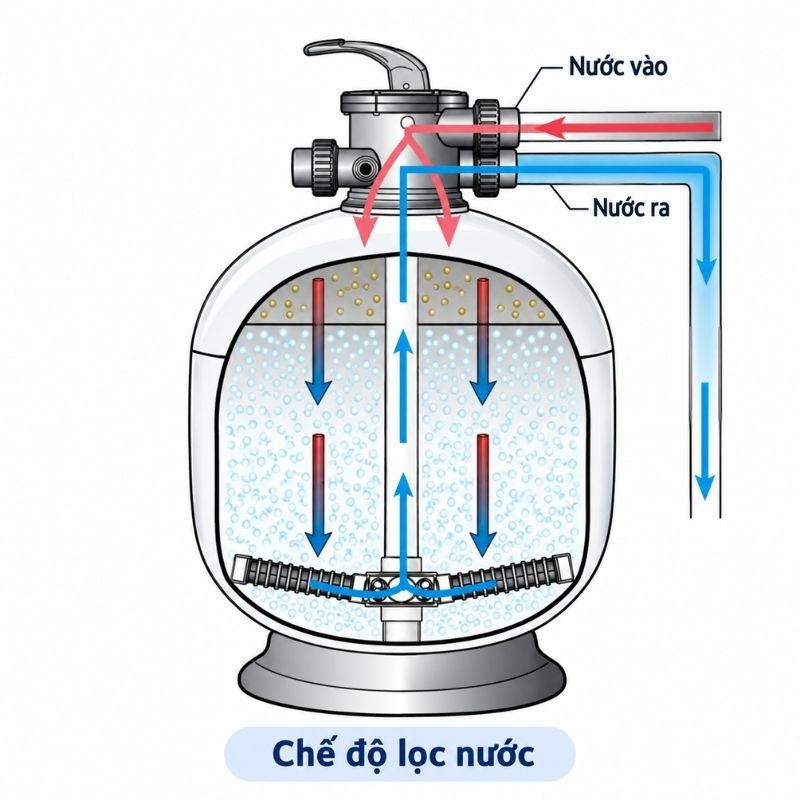

1. Filter – Lọc nước
Filter là chế độ vận hành thông thường của hệ thống lọc bể bơi và cũng là vị trí tay van được sử dụng nhiều nhất. Khi máy bơm hoạt động, nước từ bể được hút về hệ thống, đi qua tay van và được dẫn vào bình lọc. Tại đây, nước đi qua lớp cát hoặc vật liệu lọc để giữ lại các cặn bẩn lơ lửng trước khi được đưa trở lại bể. Sơ đồ dòng nước như sau:
Bể bơi → Máy bơm → Tay van → Bình lọc → Đường trả → Bể bơi
Sau khi hoàn thành các thao tác vệ sinh bình lọc, tay van cũng cần được đưa trở lại Filter trước khi hệ thống tiếp tục chu trình lọc nước bình thường.

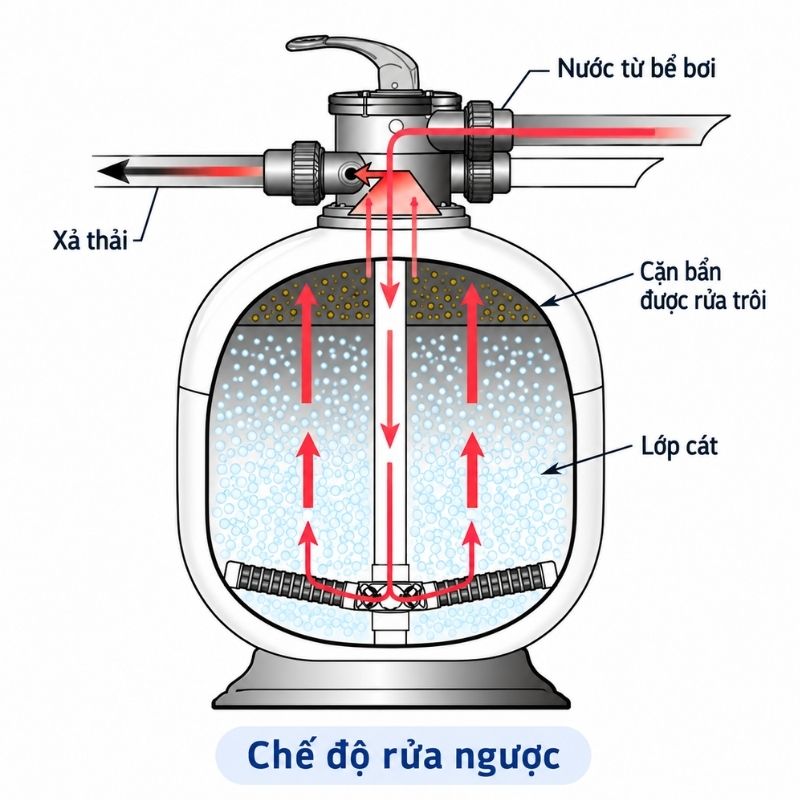

2. Backwash – Rửa ngược
Trong quá trình Filter, cặn bẩn được giữ lại và tích tụ dần trong lớp vật liệu lọc. Backwash được thiết kế để vệ sinh lượng cặn này bằng cách thay đổi hướng lưu thông của nước qua bình. Khi chuyển tay van sang Backwash, nước được đưa qua lớp vật liệu theo chiều ngược với quá trình lọc thông thường. Dòng nước làm xáo trộn lớp cát, tách lượng cặn đã tích tụ và đưa chúng ra khỏi bình qua đường Waste.
Điểm cần hiểu ở đây là Backwash không lọc nước trở lại bể. Đây là chế độ phục vụ quá trình vệ sinh vật liệu lọc và nước sau khi cuốn cặn được đưa ra ngoài hệ thống.
3. Rinse – Rửa xuôi
Sau Backwash, lớp vật liệu bên trong bình vừa trải qua quá trình đảo chiều và xáo trộn. Vì vậy hệ thống có thêm chế độ Rinse trước khi quay trở lại Filter. Ở chế độ này, nước được dẫn qua bình theo chiều lọc thông thường để giúp ổn định lại lớp vật liệu và đưa lượng cặn còn lại ra ngoài. Tuy nhiên nước chưa được trả về bể mà tiếp tục đi ra đường Waste. Vì vậy, Backwash và Rinse là hai công đoạn khác nhau:
- Backwash: đảo chiều để làm sạch vật liệu lọc.
- Rinse: đưa dòng nước trở lại đúng chiều, ổn định lớp vật liệu trước khi lọc.
Trình tự cơ bản sẽ là: Backwash → Rinse → Filter. Đây cũng là lý do không nên bỏ qua Rinse rồi chuyển trực tiếp từ Backwash sang chế độ lọc thông thường.
4. Waste – Xả thải
Ở vị trí Waste, nước từ máy bơm được chuyển trực tiếp sang đường xả mà không đi qua lớp vật liệu bên trong bình lọc. Do nước được đưa ra ngoài hệ thống nên mực nước trong bể sẽ giảm trong quá trình vận hành. Waste vì vậy là chế độ xả nước, không phải một chế độ lọc. Sau khi hoàn thành thao tác cần thiết, cần tắt máy bơm trước khi đưa tay van sang chế độ vận hành tiếp theo.
5. Recirculate – Tuần hoàn
Recirculate vẫn duy trì vòng tuần hoàn nước từ bể qua máy bơm và trở lại bể nhưng bỏ qua lớp vật liệu lọc. Đây chính là điểm khác biệt cần phân biệt với Filter: Bể bơi → Máy bơm → Tay van → Đường trả → Bể bơi
- Filter = tuần hoàn nước + đi qua vật liệu lọc.
- Recirculate = tuần hoàn nước + bỏ qua vật liệu lọc.
Do không đi qua cát lọc nên Recirculate không đảm nhiệm chức năng giữ cặn như chế độ Filter.

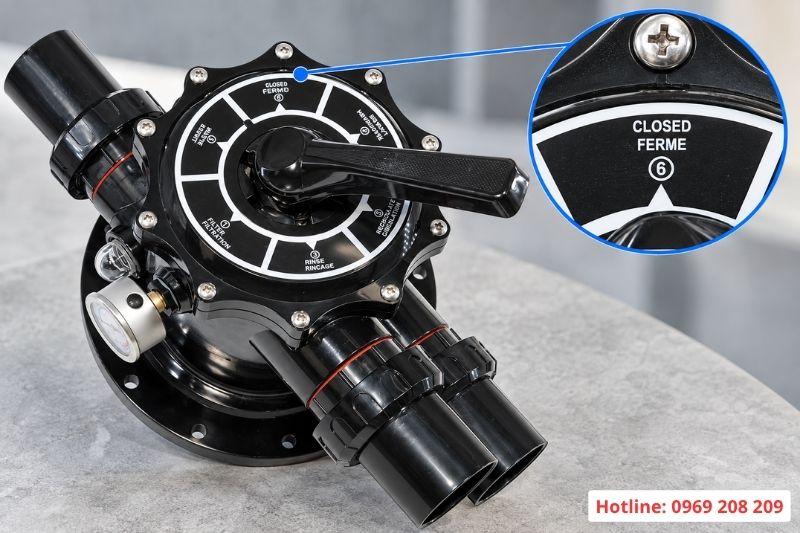

6. Closed – Đóng van
Closed là vị trí đóng đường lưu thông nước qua tay van. Khi tay van được đặt ở vị trí này, không có dòng nước lưu thông bình thường qua hệ thống. Closed được sử dụng khi hệ thống dừng hoặc phục vụ một số thao tác kỹ thuật tùy theo cấu hình lắp đặt. Điểm đặc biệt quan trọng là:
Không vận hành máy bơm khi tay van đang ở vị trí Closed.
Máy bơm hoạt động trong khi đường nước bị khóa có thể làm áp lực trong hệ thống tăng bất thường, ảnh hưởng đến van, bình lọc, máy bơm và các liên kết đường ống.
Cách chuyển chế độ tay van đúng cách
Tay van 6 chức năng được thiết kế để người vận hành có thể chuyển đổi giữa các chế độ ngay trên bình lọc. Thao tác tương đối đơn giản, tuy nhiên cần thực hiện đúng trình tự để cụm chia nước bên trong chuyển hoàn toàn sang vị trí mới trước khi hệ thống hoạt động trở lại. Nguyên tắc quan trọng nhất là:
Luôn tắt máy bơm trước khi chuyển tay van sang vị trí khác.
Sau khi máy bơm đã dừng, thực hiện theo trình tự: Tắt máy bơm → Ấn tay van xuống → Xoay đến chế độ cần sử dụng → Thả tay van vào đúng nấc → Kiểm tra vị trí → Khởi động lại máy bơm.
Khi thao tác, cần ấn tay điều khiển xuống đủ hành trình rồi mới xoay. Sau khi lựa chọn chế độ, thả tay van để cơ cấu khóa trở lại đúng vị trí, tránh để tay điều khiển nằm giữa hai nấc chức năng.

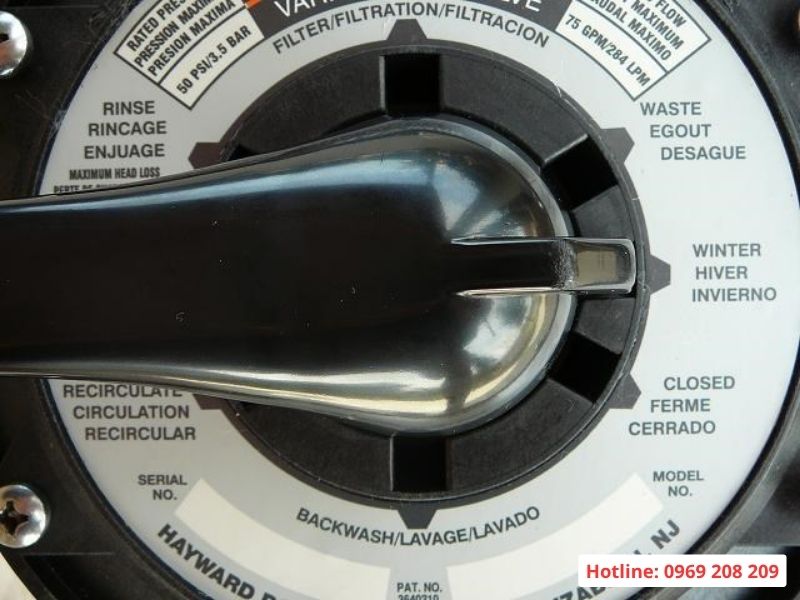

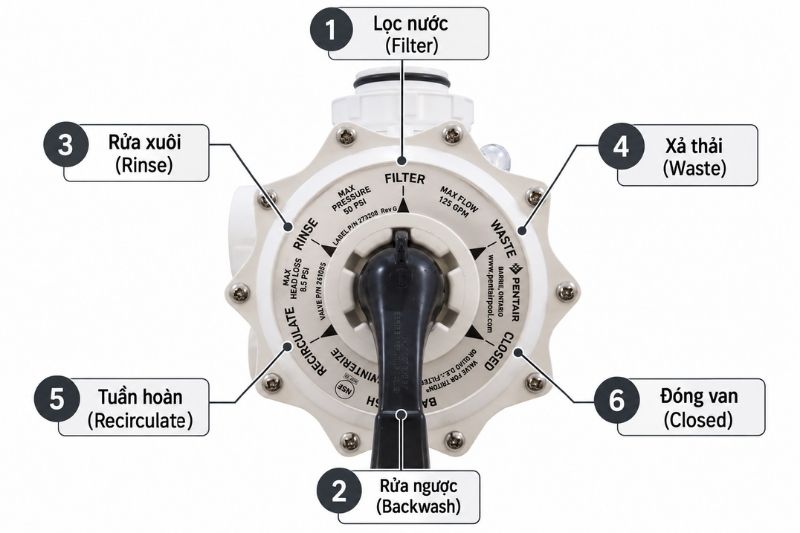

Tùy từng dòng sản phẩm, trên mặt tay van có thể chỉ hiển thị tên chức năng hoặc kết hợp thêm số thứ tự để người dùng dễ nhận biết khi vận hành. Với loại có đánh số, 6 vị trí được sắp xếp lần lượt theo thứ tự: 1. Filter (Lọc) → 2. Backwash (Rửa ngược) → 3. Rinse (Rửa xuôi) → 4. Waste (Xả thải) → 5. Recirculate (Tuần hoàn) → 6. Closed (Đóng van). Khi thao tác, người dùng nên đối chiếu trực tiếp tên và ký hiệu trên mặt van để lựa chọn đúng chế độ cần sử dụng.
Nguyên tắc sử dụng tay van bình lọc an toàn
Ngoài việc chuyển đúng chế độ, quá trình vận hành và bảo trì tay van cần đảm bảo một số nguyên tắc kỹ thuật để hạn chế hư hỏng thiết bị và đảm bảo an toàn cho hệ thống.
- Không vận hành máy bơm khi tay van đang ở Closed. Khi đường nước bị đóng nhưng máy bơm vẫn hoạt động, áp lực trong hệ thống có thể tăng bất thường.
- Không dùng lực cố vặn tay điều khiển nếu cảm thấy cơ cấu bị kẹt hoặc không vào đúng vị trí. Cần kiểm tra nguyên nhân thay vì tiếp tục tác động lực lên tay van.
- Khi lắp đặt hoặc đấu nối, phải xác định chính xác các cổng PUMP, RETURN, WASTE và đường kết nối với bình lọc theo đúng cấu tạo của từng model.
- Khi thay tay van, cần kiểm tra model bình lọc, kiểu lắp, kích thước và cấu tạo kết nối. Không nên lựa chọn sản phẩm thay thế chỉ dựa vào hình dáng bên ngoài hoặc đường kính đường ống.
- Trước khi tháo tay van, mở bình lọc hoặc can thiệp vào các liên kết của hệ thống, cần tắt máy bơm và đảm bảo áp lực trong bình đã được xả hoàn toàn.
Bình lọc bể bơi làm việc trong một hệ thống có áp lực, vì vậy những thao tác liên quan đến tháo tay van, mở bình hoặc xử lý các kết nối chỉ nên thực hiện sau khi hệ thống đã dừng và được xả áp. Với những trường hợp tay van bị kẹt, rò nước hoặc hoạt động sai đường nước, nên kiểm tra nguyên nhân trước khi quyết định sửa chữa hoặc thay mới.
Lựa chọn tay van phù hợp với bình lọc

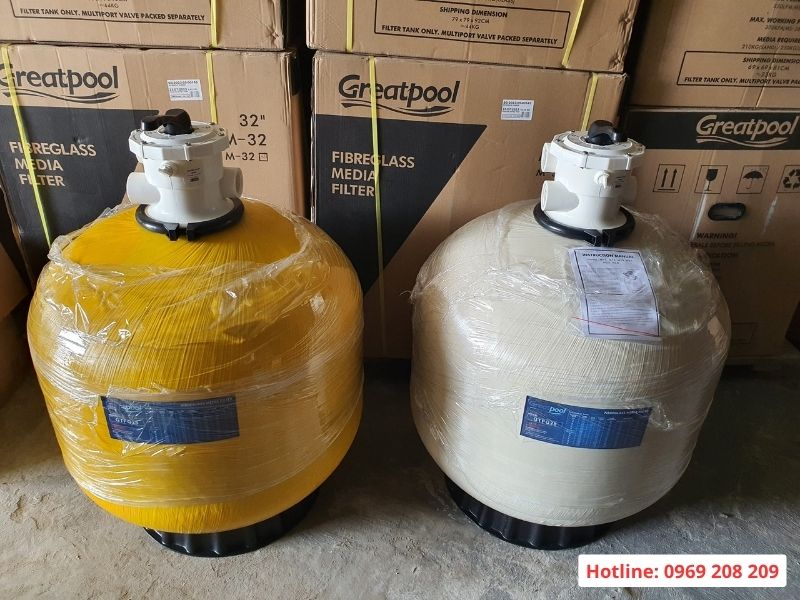

Tay van 6 chức năng được sử dụng phổ biến trên các dòng bình lọc cát bể bơi, tuy nhiên mỗi series bình lọc có thể sử dụng một cấu hình tay van riêng. Hai tay van cùng có 6 chức năng và cùng đường kính kết nối chưa chắc đã có thể lắp thay thế trực tiếp cho nhau.
Khi lựa chọn cần đối chiếu một số thông tin:
- Thương hiệu – Model bình lọc: Đây là thông tin nên kiểm tra đầu tiên khi tìm tay van thay thế. Xác định đúng model giúp đối chiếu được phiên bản tay van tương thích với thiết bị.
- Kiểu lắp: Bình lọc có thể sử dụng tay van lắp trên đỉnh (Top Mount) hoặc lắp bên cạnh (Side Mount). Hai cấu hình có cách kết nối với bình khác nhau.
- Kích thước kết nối: Tay van cần phù hợp với đường kính đường ống và các đầu kết nối của hệ thống. Các kích thước phổ biến có thể gặp như 1,5 inch hoặc 2 inch, tùy model bình và lưu lượng thiết kế.
- Cấu tạo liên kết với bình: Ngoài đường kính đường ống, cần kiểm tra cổ bình, ren, mặt bích, đầu nối và cách tay van liên kết với cụm chia nước bên trong.
- Lưu lượng vận hành: Kích thước van phải phù hợp với lưu lượng của bình lọc và máy bơm để hệ thống hoạt động đồng bộ.
Vì vậy, khi tay van cũ bị hỏng, cách lựa chọn chính xác hơn là đối chiếu theo model bình lọc và cấu hình tay van đang sử dụng, thay vì chỉ tìm một sản phẩm có ngoại hình hoặc kích thước tương tự. Nếu không còn tem model, có thể sử dụng hình ảnh toàn bộ bình lọc, tay van cũ, các cổng kết nối và kích thước đường ống để kiểm tra trước khi lựa chọn sản phẩm thay thế. Nếu bạn cần tham khảo và hỗ trợ vui lòng kết nối tới bộ phận kỹ thuật của Tân Tiến: 0969 208 209
Khi nào cần kiểm tra hoặc thay tay van?
Sau một thời gian vận hành, gioăng làm kín, lò xo và cụm chia nước bên trong tay van có thể bị mài mòn hoặc xuống cấp. Một số dấu hiệu thường gặp là rò nước quanh thân hoặc trục tay van, nước vẫn chảy ra đường Waste khi đang đặt Filter, tay điều khiển khó ấn hoặc khó xoay, không vào đúng nấc, hoặc đường nước hoạt động không đúng với chế độ đã lựa chọn.
Tuy nhiên, xuất hiện những dấu hiệu trên không đồng nghĩa phải thay toàn bộ tay van. Tùy tình trạng thực tế, nguyên nhân có thể nằm ở gioăng, lò xo, cụm chia nước hoặc các chi tiết làm kín bên trong. Nếu cần thay cả cụm, nên đối chiếu lại model bình lọc và cấu hình kết nối trước khi đặt tay van mới. Đây là bước đặc biệt quan trọng với những hệ thống đã vận hành nhiều năm hoặc không còn đầy đủ tài liệu thiết bị ban đầu.
Tân Tiến cung cấp tay van bình lọc và thiết bị bể bơi

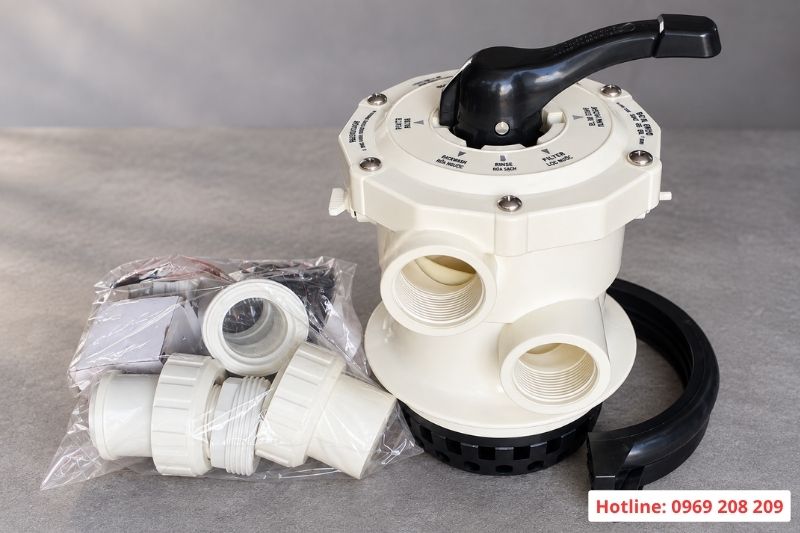

Tân Tiến Pool & Sauna cung cấp tay van bình lọc 6 chức năng theo nhiều phiên bản, phù hợp với các model bình lọc và hệ thống lọc bể bơi khác nhau. Sản phẩm được lựa chọn theo model bình, kiểu Top Mount/Side Mount, kích thước kết nối và cấu hình đường ống thực tế, thay vì chỉ dựa trên hình dáng bên ngoài của tay van.
Với trường hợp cần thay thế tay van cũ, khách hàng có thể gửi model bình lọc, hình ảnh tem thiết bị, tay van hiện tại và kích thước đường ống để Tân Tiến hỗ trợ đối chiếu phiên bản phù hợp.
Bên cạnh tay van, Tân Tiến cung cấp đồng bộ thiết bị lọc và phụ kiện bể bơi gồm bình lọc cát, máy bơm, skimmer, đầu hút – trả nước, đèn LED âm nước, đầu bơi ngược dòng, hệ thống điện phân muối, thiết bị gia nhiệt, thiết bị vệ sinh cùng các phụ kiện phục vụ lắp đặt và vận hành hệ thống.
Khách hàng có thể lựa chọn mua riêng tay van để thay thế hoặc được tư vấn đồng bộ thiết bị theo hệ thống lọc hiện có và nhu cầu sử dụng của bể.
