Cấu tạo thành bể bơi gồm nhiều bộ phận liên kết với nhau, từ hệ cốt thép, bê tông chịu lực đến lớp chống thấm, vật liệu hoàn thiện và các vị trí lắp đặt thiết bị. Đây là phần kết cấu trực tiếp chịu áp lực nước, đồng thời ảnh hưởng đến khả năng chống thấm, độ bền và hình dáng của toàn bộ hồ bơi.
Tùy loại bể, phương án thi công và hệ thống tuần hoàn nước, cấu tạo thành bể có thể được thiết kế khác nhau. Đặc biệt, bể Skimmer, bể tràn viền và bể vô cực có yêu cầu riêng về cao độ, mép thành và vị trí bố trí thiết bị. Dưới đây là những thành phần quan trọng cần lưu ý khi thiết kế và thi công thành bể bơi.
Cấu tạo thành bể bơi gồm những gì?
Thành bể bơi (Pool Wall) là phần kết cấu vách đứng được bố trí xung quanh khu vực chứa nước, tạo ranh giới giữa nước trong hồ với đất, sàn hoặc không gian bên ngoài. Đối với bể xây dựng truyền thống, thành bể thường sử dụng bê tông cốt thép, sau đó xử lý chống thấm và hoàn thiện bề mặt.
Một thành bể hoàn thiện có thể được xem xét theo các nhóm cấu tạo chính gồm:
- Hệ cốt thép: tạo khung chịu lực và liên kết thành bể với phần đáy.
- Bê tông kết cấu: tạo vách chịu lực, giữ nước và chịu áp lực thủy tĩnh.
- Lớp chống thấm: hạn chế nước thấm qua kết cấu, đặc biệt tại các vị trí mạch ngừng, góc thành – đáy và đường ống xuyên thành.
- Lớp hoàn thiện: có thể sử dụng gạch Mosaic, đá tự nhiên hoặc Pool Liner tùy loại bể.

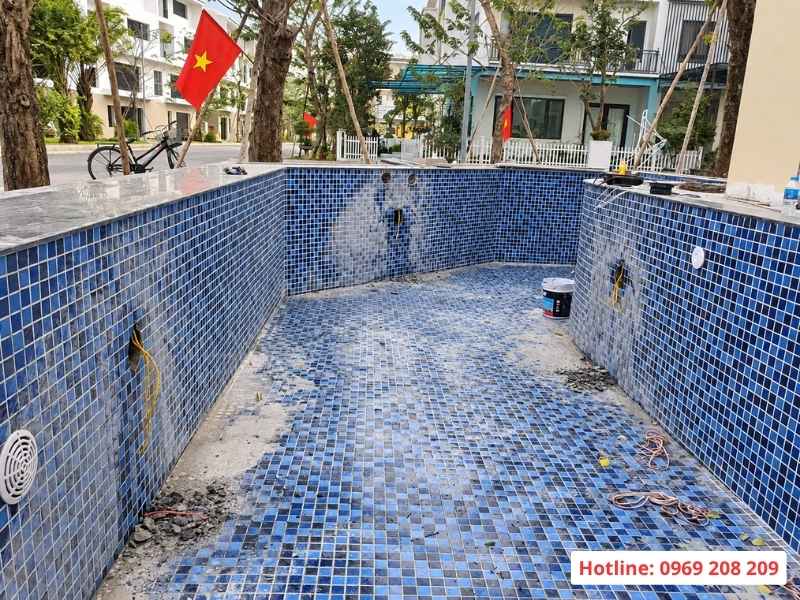

- Thiết bị âm thành: gồm đầu trả nước, đầu hút vệ sinh, Skimmer, đèn LED âm nước hoặc hệ thống thu nước tràn.

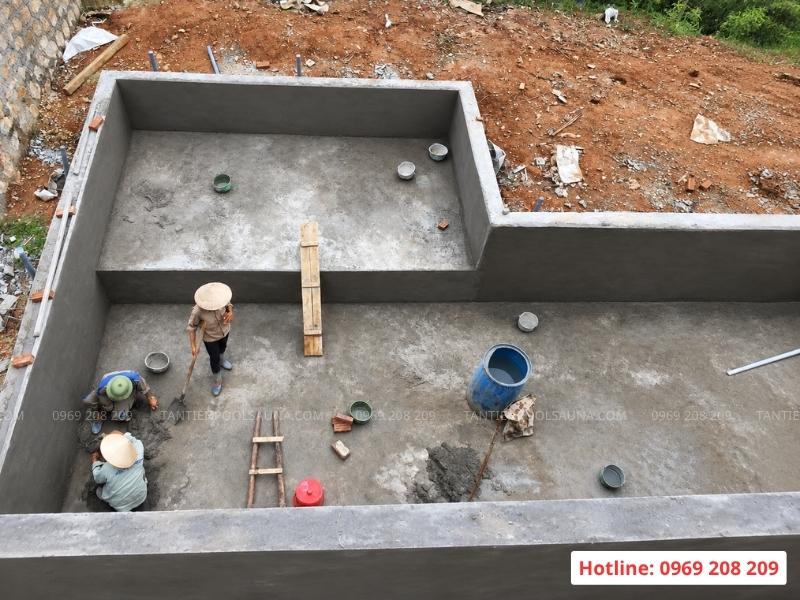

Về kết cấu, thành bể bê tông thường được thi công với chiều dày khoảng 15–20 cm đối với bể xây dựng truyền thống, hoặc thay đổi theo tính toán kết cấu và biện pháp thi công. Một số loại bể đúc sẵn có thể sử dụng tấm cốp pha nhựa chịu lực hoặc tấm sợi thủy tinh composite.
Khi bể chứa nước, áp lực thủy tĩnh tác động theo phương ngang lên thành bể và tăng dần theo chiều sâu. Với bể âm đất, mặt ngoài thành còn có thể chịu tác động của đất và nước ngầm. Vì vậy, kích thước, cốt thép và kết cấu thành bể cần được tính toán phù hợp với từng công trình.
Thành bể bơi có chức năng gì?
Thành bể không chỉ tạo hình cho hồ mà còn là một bộ phận kết cấu liên quan trực tiếp đến khả năng giữ nước, hệ thống thiết bị và tính thẩm mỹ của công trình.
Giữ và phân tách khu vực chứa nước
Chức năng cơ bản nhất của thành bể là tạo ranh giới bao quanh khu vực chứa nước. Thành bể giúp ngăn cách nước trong hồ với nền đất, sàn và các khu vực xung quanh.
Khi bể chứa đầy, thành bể phải chịu áp lực thủy tĩnh và truyền tải lực xuống hệ kết cấu đáy. Với bể âm đất, phía ngoài thành còn có thể chịu áp lực đất và nước ngầm. Vì vậy, kết cấu cần đủ khả năng chịu lực, hạn chế nứt và biến dạng trong quá trình sử dụng.
Hỗ trợ bảo vệ nguồn nước
Thành bể tạo ranh giới giữa mặt nước và khu vực bên ngoài, góp phần hạn chế đất cát, lá cây hoặc nước bẩn từ xung quanh đi trực tiếp vào hồ.
Tuy nhiên, chất lượng nước không phụ thuộc riêng vào thành bể mà còn liên quan đến toàn bộ hệ thống tuần hoàn, lọc và xử lý nước.
Tạo điểm tựa và hỗ trợ an toàn
Thành bể có thể là vị trí bố trí tay vịn, thang lên xuống hoặc các điểm bám phù hợp. Những khu vực thường xuyên tiếp xúc với người bơi cần được xử lý góc cạnh và bề mặt hợp lý để hạn chế va chạm, trầy xước.
Quyết định hình dáng của hồ bơi
Hình dạng thành bể quyết định trực tiếp hình dáng tổng thể của hồ. Tùy thiết kế, thành bể có thể tạo nên hồ hình chữ nhật, oval, hồ uốn lượn, hồ tràn viền hoặc hồ vô cực.
Vì vậy, thành bể vừa đảm nhiệm vai trò kết cấu vừa góp phần tạo nên ngôn ngữ kiến trúc của toàn bộ công trình.
Thiết bị nào được lắp đặt trên thành bể bơi?
Thành bể là vị trí quan trọng để bố trí nhiều thiết bị liên quan đến hệ thống tuần hoàn và xử lý nước. Các vị trí này nên được xác định ngay trong bản vẽ kỹ thuật để hạn chế việc đục phá kết cấu sau khi hoàn thiện.
| Thiết bị | Vị trí tham khảo | Chức năng |
| Đầu trả nước (Wall Return) | Cách mặt nước khoảng 50 cm | Đưa nước sau xử lý từ hệ thống lọc trở lại bể |
| Đầu hút vệ sinh (Vacuum Port) | Thấp hơn mặt nước khoảng 15–20 cm | Kết nối thiết bị vệ sinh để hút bụi bẩn |
| Skimmer | Tại khu vực mực nước thiết kế | Thu nước bề mặt, rác nổi, lá cây và váng |
| Máng tràn/Thanh thoát tràn | Dọc theo đỉnh thành bể | Thu nước tràn và đưa về bể cân bằng |
| Đèn LED âm nước | Cách mặt nước khoảng 30–50 cm | Chiếu sáng dưới nước và tạo hiệu ứng thẩm mỹ |
Đầu trả nước
Đầu trả nước được bố trí trên thành bể để đưa nước đã qua lọc và xử lý quay trở lại hồ. Vị trí và số lượng đầu trả nước cần được tính toán theo kích thước bể và cấu hình hệ thống tuần hoàn.
Đầu hút vệ sinh
Đầu hút vệ sinh là vị trí kết nối với thiết bị vệ sinh hồ bơi. Thông qua điểm hút này, thiết bị có thể hỗ trợ làm sạch bụi bẩn bám trên thành và đáy bể.
Skimmer
Skimmer hay hộp thu nước mặt được sử dụng trong hệ thống bể bơi dạng Skimmer. Thiết bị được bố trí tại khu vực mực nước để thu nước bề mặt, nơi thường tập trung rác nổi, lá cây hoặc các tạp chất nhẹ.
Máng tràn
Đối với bể sử dụng hệ thống máng tràn hoặc bể vô cực, phần đỉnh thành bể được thiết kế kết hợp với hệ thống thu nước tràn.
Nước vượt qua thành bể sẽ được thu gom qua máng tràn và dẫn về bể cân bằng trước khi tiếp tục chu trình xử lý và tuần hoàn.
Đèn LED âm nước
Đèn LED âm nước thường được bố trí trên thành bể ở độ sâu phù hợp để chiếu sáng không gian dưới nước. Ngoài hỗ trợ quan sát khi bơi vào ban đêm, hệ thống đèn còn góp phần tạo hiệu ứng ánh sáng cho hồ.
Vật liệu hoàn thiện thành bể bơi phổ biến
Sau khi hoàn thiện phần kết cấu, bề mặt thành bể cần được xử lý chống thấm và hoàn thiện bằng vật liệu phù hợp với môi trường nước. Một số vật liệu thường được sử dụng gồm gạch Mosaic, đá tự nhiên và tấm phủ sợi PVC (Pool Liner).
Gạch Mosaic
Gạch Mosaic thủy tinh hoặc gốm là vật liệu phổ biến trong hoàn thiện hồ bơi. Mosaic có nhiều màu sắc, tạo hiệu ứng phản chiếu ánh sáng và kích thước nhỏ nên tương đối thuận tiện khi thi công ở những khu vực có đường cong.
Mosaic cũng có thể được sử dụng để tạo các mảng màu hoặc họa tiết, tăng tính thẩm mỹ cho bề mặt thành và lòng bể.

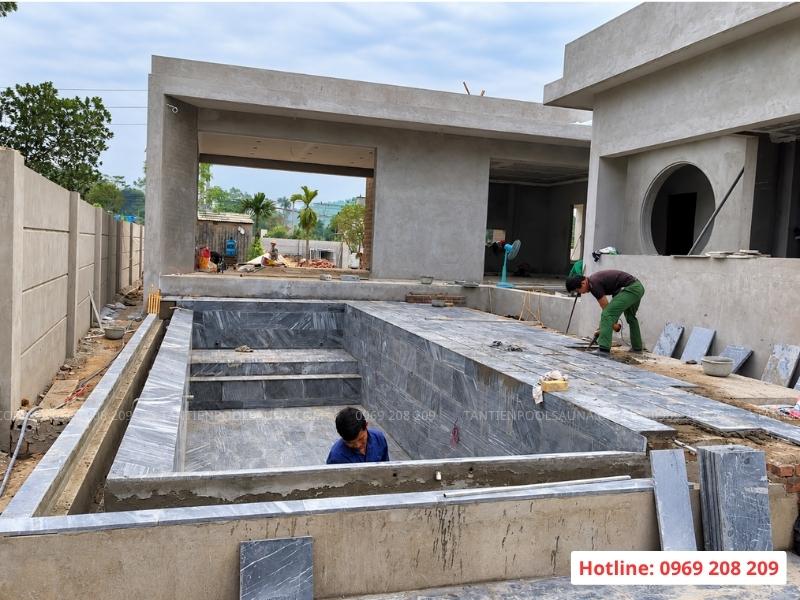

Đá tự nhiên
Đá tự nhiên như đá sọc dưa, granite hoặc các loại đá được xử lý bề mặt có thể được sử dụng để tạo cảm giác chắc chắn, sang trọng và hài hòa với cảnh quan.

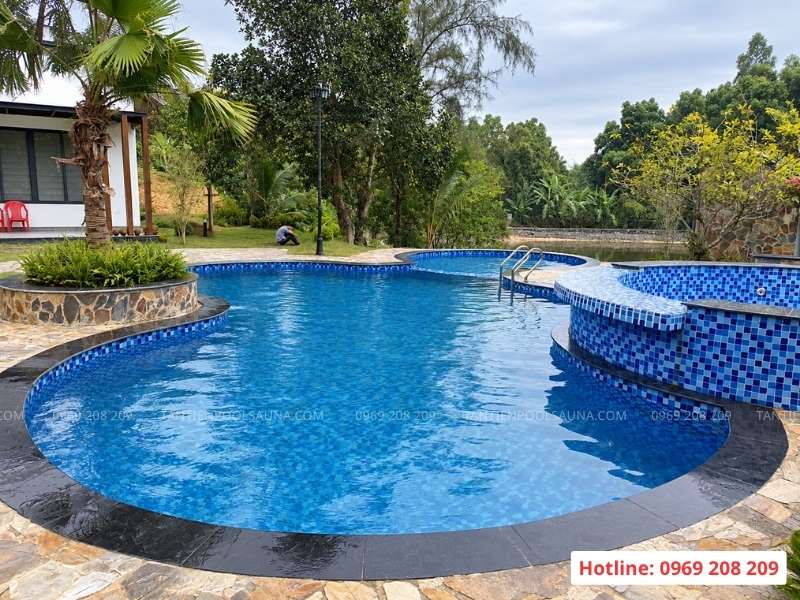

Một số hồ sử dụng đá tự nhiên đồng bộ cho đáy, thành và mặt thành phía trên để tạo tổng thể liền mạch. Một phương án khác là kết hợp Mosaic cho lòng và mặt đứng thành bể, trong khi phần mặt thành phía trên được ốp đá tự nhiên. Cách phối hợp này tạo đường viền rõ ràng giữa mặt nước và khu vực xung quanh.
Khi lựa chọn đá, cần cân nhắc độ hút nước, khả năng chống trơn, độ bền trong môi trường hồ bơi và phương pháp xử lý bề mặt phù hợp với từng vị trí.
Tấm phủ Liner
Pool Liner thường được sử dụng cho một số loại bể bơi lắp ghép hoặc bể gia đình. Vật liệu này có thể đảm nhiệm đồng thời vai trò lớp hoàn thiện bề mặt và hỗ trợ chống thấm.
Phương án sử dụng Pool Liner cần được lựa chọn dựa trên loại kết cấu bể và yêu cầu kỹ thuật của công trình.
Yêu cầu kỹ thuật khi thi công thành bể bơi
Thành bể vừa là kết cấu chịu lực vừa là bộ phận giữ nước, vì vậy quá trình thi công cần kiểm soát đồng thời cốt thép, bê tông, chống thấm và cao độ hoàn thiện.

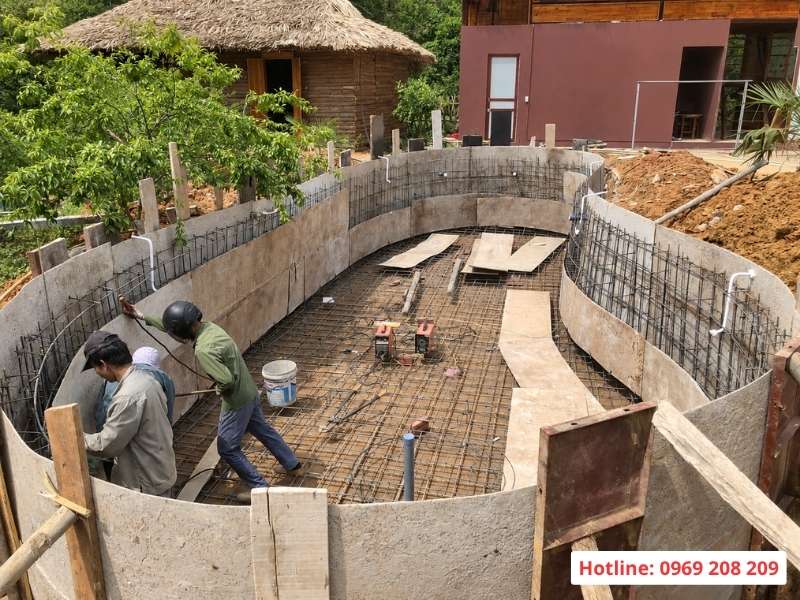

Bố trí cốt thép tại góc bể

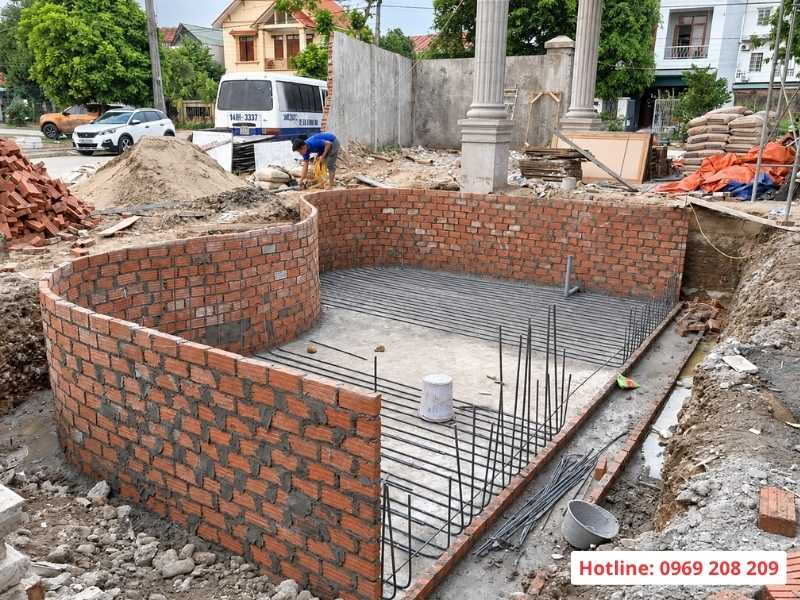

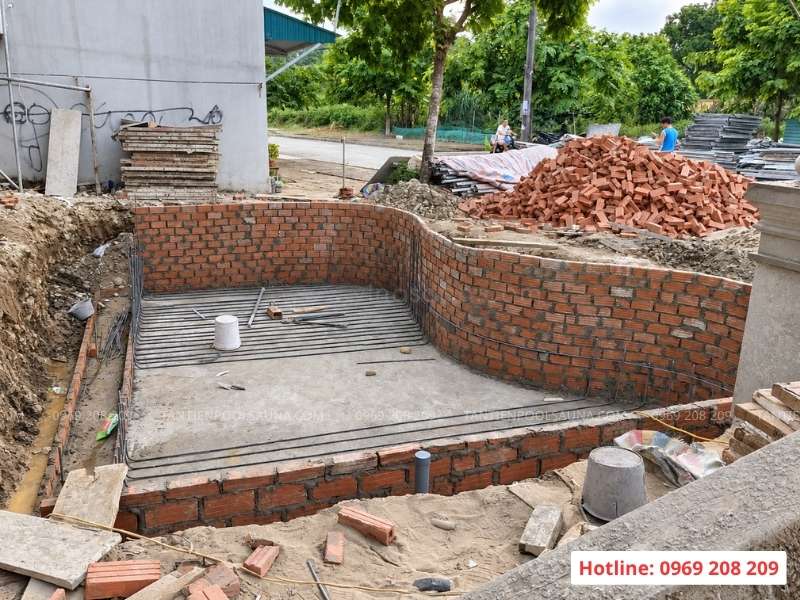

Các vị trí góc giao giữa hai thành bể là khu vực cần đặc biệt chú ý khi bố trí cốt thép. Thay vì chỉ ghép các thanh thép rời tại góc, nên sử dụng thanh thép được uốn liên tục qua góc và đảm bảo chiều dài neo theo thiết kế kết cấu, đồng thời liên kết đầy đủ với hệ thép của hai phương.
Cách bố trí này giúp kết cấu làm việc liên tục hơn, tăng khả năng chịu lực tại góc và hạn chế nguy cơ nứt, tách hoặc “xé góc” khi thành bể chịu áp lực nước.
Chống thấm thành bể
Chống thấm cần được thực hiện trên nền kết cấu ổn định, đặc biệt chú ý mạch ngừng bê tông, góc tiếp giáp thành – đáy và các vị trí đường ống xuyên thành. Đây thường là những điểm cần được xử lý kỹ để hạn chế hiện tượng thấm nước.
Giải pháp chống thấm cần được lựa chọn đồng bộ với kết cấu và vật liệu hoàn thiện, thay vì chỉ xử lý lớp bề mặt sau cùng.
Đảm bảo độ phẳng và cao độ
Thành bể cần được kiểm soát độ thẳng, độ phẳng và cao độ ngay từ giai đoạn cốp pha – đổ bê tông, sau đó tiếp tục căn chỉnh ở lớp hoàn thiện.
Với bể thông thường, đỉnh thành chủ yếu cần đảm bảo cao độ và đường nét đồng đều. Riêng bể tràn hoặc bể vô cực, cạnh tràn phải được xử lý chính xác để nước phân bố đều trên toàn tuyến.
Nếu cao độ mép tràn sai lệch, nước sẽ ưu tiên chảy qua vị trí thấp hơn, khiến đường tràn không đều và làm giảm hiệu ứng thẩm mỹ của mặt nước.
Xử lý góc cạnh an toàn
Các cạnh và vị trí người bơi thường xuyên tiếp xúc cần được hoàn thiện phù hợp, tránh cạnh sắc hoặc bề mặt quá thô. Tùy thiết kế có thể bo cạnh, mài cạnh hoặc sử dụng chi tiết hoàn thiện chuyên dụng để vừa đảm bảo thẩm mỹ vừa hạn chế va chạm, trầy xước.
Bố trí thiết bị ngay từ giai đoạn thiết kế
Các vị trí dành cho đầu trả nước, đầu hút vệ sinh, Skimmer, đèn âm nước hoặc hệ thống tràn cần được xác định trước khi thi công.
Các thiết bị này liên quan trực tiếp đến đường ống và kết cấu thành bể. Bố trí thiếu đồng bộ có thể làm phát sinh việc điều chỉnh hoặc đục phá sau khi kết cấu đã hoàn thiện.
Thành bể bơi Skimmer và bể tràn viền khác nhau thế nào?
Phần trên của thành bể có sự khác biệt tùy theo phương án thu và tuần hoàn nước. Hai hệ thống phổ biến là Skimmer và tràn viền.
Thành bể bơi Skimmer
Với bể Skimmer, mực nước thường thấp hơn mép thành. Hộp Skimmer được đặt xuyên thành tại cao độ phù hợp để hút lớp nước bề mặt về hệ thống lọc.
Thành bể bơi tràn viền
Với bể tràn viền hoặc bể vô cực, thành bể trực tiếp tham gia vào quá trình thu nước. Nước vượt qua mép tràn, chảy vào máng thu và được dẫn về bể cân bằng trước khi bơm qua hệ thống lọc.
Do đó, cao độ và hình dạng mép thành phải được kiểm soát kỹ để tạo đường tràn đều và đúng hiệu ứng thiết kế. Tùy phương án, mép tràn có thể được làm phẳng, bo hoặc vát để tạo lớp nước tràn theo ý đồ kiến trúc.
Chính vì vậy, phương án Skimmer hay tràn cần được xác định ngay từ giai đoạn thiết kế. Lựa chọn này ảnh hưởng trực tiếp đến cấu tạo thành bể, cao độ mực nước, vị trí thiết bị và hệ thống đường ống.
Những điểm cần lưu ý khi thiết kế thành bể bơi
Để thành bể làm việc ổn định trong quá trình sử dụng, các yếu tố kết cấu và kỹ thuật cần được tính toán đồng bộ thay vì xử lý riêng từng hạng mục.
- Kết cấu: cần phù hợp với kích thước, hình dạng, độ sâu và điều kiện nền đất của hồ.
- Cốt thép: đặc biệt chú ý các góc giao, vị trí liên kết thành – đáy và những khu vực chịu lực lớn.
- Chống thấm: xử lý đồng bộ tại mạch ngừng, góc thành – đáy và vị trí đường ống xuyên thành.
- Cao độ thành bể: cần được kiểm soát chính xác, đặc biệt với bể tràn viền và bể vô cực.
- Thiết bị: xác định vị trí đầu trả nước, Skimmer, đầu hút, đèn và đường ống trước khi đổ bê tông.
- Vật liệu hoàn thiện: lựa chọn phù hợp với môi trường nước, độ bền, khả năng chống trơn và yêu cầu thẩm mỹ.
- Bảo trì: cần đảm bảo các bộ phận kỹ thuật có khả năng tiếp cận để kiểm tra và bảo dưỡng khi cần.
Kết luận
Cấu tạo thành bể bơi không chỉ đơn giản là một vách ngăn giữ nước mà là hệ thống kết cấu gồm cốt thép, bê tông, chống thấm, lớp hoàn thiện và các vị trí bố trí thiết bị kỹ thuật. Mỗi thành phần đều ảnh hưởng đến độ bền, khả năng chống thấm và quá trình vận hành của hồ.
Đặc biệt, với bể Skimmer, bể tràn viền hoặc bể vô cực, cao độ thành và cách bố trí hệ thống thu nước cần được tính toán ngay từ giai đoạn thiết kế. Khi kết cấu, chống thấm, thiết bị và vật liệu hoàn thiện được triển khai đồng bộ, thành bể sẽ đảm bảo tốt hơn cả yêu cầu kỹ thuật lẫn tính thẩm mỹ của công trình.
