Bình lọc bể bơi Emaux V series

Bình lọc bể bơi Emaux V Series là dòng bình lọc cát van đỉnh (Top Mount) được sử dụng trong hệ thống lọc tuần hoàn cho bể bơi gia đình và các công trình bán thương mại. Với nhiều model từ V350 đến V1400, V Series cung cấp dải lưu lượng rộng, thuận tiện để lựa chọn thiết bị theo thể tích bể và yêu cầu vận hành thực tế.

Mỗi model cần được tính toán đồng bộ với thể tích bể, lưu lượng tuần hoàn, máy bơm, đường ống và đặc điểm khai thác công trình. Đây cũng là nguyên tắc Tân Tiến áp dụng khi tư vấn lựa chọn và lắp đặt thiết bị bể bơi, nhằm đảm bảo thiết bị hoạt động đúng khả năng và thuận tiện cho quá trình vận hành lâu dài. Nếu bạn đang cần lựa chọn bình lọc Emaux cho bể xây mới hoặc thay thế thiết bị cho hệ thống hiện có, có thể liên hệ Tân Tiến 0969 208 209 để kỹ thuật viên hỗ trợ tính toán model và cấu hình phù hợp.

Thông tin chung sản phẩm:

• Thương hiệu: Emaux
• Dòng sản phẩm: V Series
• Loại bình: Bình lọc cát van đỉnh (Top Mount)
• Model: V350 – V1400
• Vật liệu thân bình: Composite sợi thủy tinh gia cường và nhựa tổng hợp
• Vật liệu lọc: Cát lọc hoặc vật liệu lọc tương thích
• Kích thước vật liệu khuyến nghị: 0,5–0,8 mm
• Áp suất vận hành tối đa: 2,5 bar/36 psi đối với phiên bản tiêu chuẩn
• Nhiệt độ nước tối đa: 43°C
• Van: Van đa chức năng 6 chế độ
• Ứng dụng: Bể bơi gia đình và các công trình bán thương mại
• Bảo hành tại Tân Tiến: 12 tháng

Tổng quan bình lọc cát Emaux V Series

Trong một hệ thống tuần hoàn, bình lọc đảm nhiệm việc giữ lại cặn bẩn cơ học trước khi nước được đưa trở lại hồ. Vì vậy, khả năng xử lý của bình phải tương thích với lượng nước mà máy bơm đưa qua hệ thống trong một đơn vị thời gian.

Emaux phát triển V Series thành nhiều kích thước thay vì một cấu hình cố định. Các model có diện tích lọc từ 0,09 đến 1,54 m², lưu lượng tối đa từ 4,32 đến 69,30 m³/h, nhờ đó có thể đáp ứng nhiều quy mô từ hồ bơi gia đình nhỏ đến những hệ thống có yêu cầu tuần hoàn lớn hơn.

V Series sử dụng thiết kế van đỉnh, trong đó cụm van đa chức năng được bố trí trực tiếp phía trên thân bình. Cấu trúc tương đối gọn giúp thuận tiện bố trí trong phòng máy, đồng thời cho phép người vận hành thực hiện các thao tác Filter, Backwash, Rinse hay xả nước ngay trên cụm van.

Xét trên phương diện lựa chọn thiết bị, lợi thế của một dải model rộng không đơn thuần là có nhiều kích thước để KH lựa chọn. Quan trọng hơn, kỹ thuật viên có thể lựa chọn diện tích lọc và lưu lượng gần với yêu cầu thiết kế của từng bể, từ đó phối hợp bình lọc với máy bơm và hệ thống đường ống hợp lý hơn.

Thông số kỹ thuật bình lọc Emaux V Series

Theo tài liệu kỹ thuật của nhà sản xuất, các model tiêu chuẩn của Emaux V Series có thông số như sau. Thông số trên áp dụng cho các model tiêu chuẩn. Emaux V Series còn có một số biến thể với kích thước kết nối và lưu lượng khác; khi lựa chọn cần đối chiếu theo đúng mã sản phẩm và tài liệu kỹ thuật của nhà sản xuất.

Lưu ý:

• Lưu lượng tối đa thể tích nước bình lọc sẽ xử lý trong một giờ (không phải thể tích bể bơi tối đa được ứng dụng).
• Diện tích lọc cũng cần được xem xét cùng với lưu lượng. Khi kích thước bình tăng, diện tích lớp vật liệu tham gia quá trình lọc và lượng vật liệu cần nạp cũng tăng theo.
• Với vật liệu lọc, V Series sử dụng vật liệu lọc (cát sỏi, cát thạch anh) có kích thước khuyến nghị 0,5–0,8 mm.

Cấu tạo bình lọc bể bơi Emaux V Series

Để nước có thể đi qua lớp vật liệu, được thu lại và quay về hệ thống một cách ổn định, bên trong bình lọc cần có sự phối hợp giữa cụm van, thân bình, ống trung tâm và hệ thống thu nước phía dưới. V Series có cấu tạo đặc trưng của một bình lọc cát van đỉnh, với các bộ phận chính (Tham khảo ảnh dưới)

Trong đó, hệ thống ống lọc đáy xếp tròn (lateral) là cụm các nhánh có khe lọc được bố trí tỏa quanh ống trung tâm. Khi nước đã đi qua lớp cát, các ống lọc thu nước về ống trung tâm nhưng giữ vật liệu lọc lại bên trong bình, hạn chế cát theo dòng nước trở về hồ.

Cụm van phía trên đảm nhiệm việc điều hướng dòng nước theo từng chế độ vận hành. Các bộ phận như van, gioăng, đồng hồ áp suất và hệ thống ống lọc có thể được kiểm tra hoặc thay thế khi cần, thuận tiện hơn cho việc bảo dưỡng thiết bị trong quá trình sử dụng lâu dài.

Những đặc điểm đáng chú ý của Emaux V Series

Trong thị trường thiết bị bể bơi, Emaux từ lâu đã là thương hiệu quen thuộc và được lựa chọn cho nhiều quy mô công trình. Với dòng bình lọc V Series, những giá trị đó được thể hiện qua kết cấu bền chắc, dải model đa dạng và thiết kế hướng đến khả năng vận hành ổn định, thuận tiện lâu dà

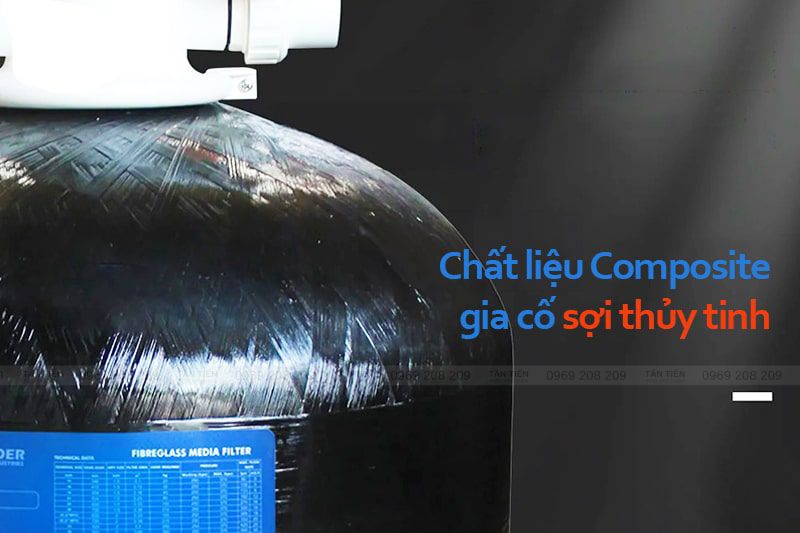

Thân bình composite gia cường

Emaux sử dụng công nghệ quấn sợi thủy tinh kết hợp nhựa composite để hình thành kết cấu thân bình vững chãi. Phương pháp này tạo độ bền cơ học và khả năng chịu áp, đồng thời vật liệu composite có đặc tính chống ăn mòn và chống tia UV. Đối với phòng máy bể bơi – nơi thường xuyên có độ ẩm cao và tiếp xúc với môi trường hóa chất xử lý nước thì đây là ưu điểm thực tế so với những vật liệu dễ bị oxy hóa.

Dải model rộng giúp cấu hình hệ thống linh hoạt

Từ V350 đến V1400, V Series bao phủ nhiều mức diện tích lọc và lưu lượng. Các model nhỏ phù hợp hơn với những hệ thống có lưu lượng thấp, trong khi nhóm bình đường kính lớn có thể đáp ứng nhu cầu tuần hoàn cao hơn.

Điều này đặc biệt hữu ích khi thiết kế hệ thống lọc nước bể bơi, bởi kỹ thuật viên có thể lựa chọn model sát với lưu lượng thiết kế thay vì buộc máy bơm và bình lọc hoạt động trong một cấu hình thiếu cân đối.

Van đa chức năng thuận tiện cho vận hành

Van được đặt phía trên thân bình và tích hợp các chế độ cần thiết cho quá trình lọc, vệ sinh cũng như bảo trì. Đồng hồ áp suất hỗ trợ người vận hành theo dõi sự thay đổi áp lực trong hệ thống – một trong những dấu hiệu cần quan tâm khi lớp vật liệu tích tụ nhiều cặn.

Hệ thống ống lọc đáy có thể kiểm tra, bảo dưỡng

Các ống lọc bố trí tỏa quanh ống trung tâm vừa thu nước sau lọc vừa giữ vật liệu trong bình. Đây cũng là bộ phận cần được kiểm tra khi xuất hiện hiện tượng cát lọc theo đường nước trả về bể.

Nguyên lý hoạt động của bình lọc Emaux V Series

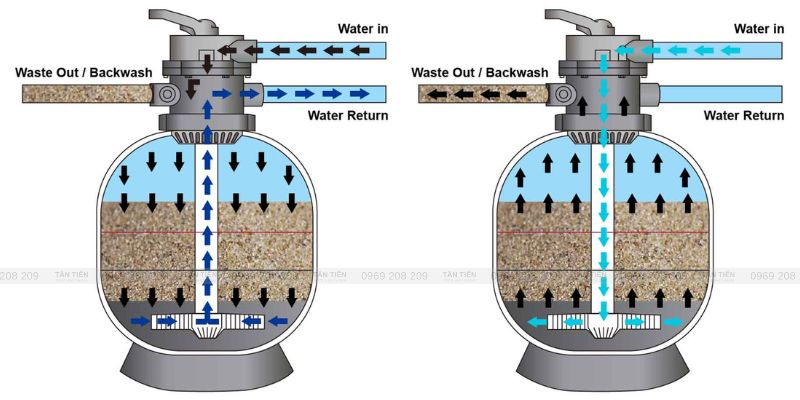

Emaux V Series hoạt động theo nguyên lý lọc cơ học qua lớp vật liệu lọc. Ở chế độ Filter, máy bơm đưa nước từ bể về bình. Dòng nước được phân phối qua lớp cát, tại đây các cặn bẩn cơ học và tạp chất lơ lửng được giữ lại. Nước sau khi đi qua lớp vật liệu được hệ thống ống lọc đáy thu về ống trung tâm, sau đó theo đường ống trả nước sạch trở lại hồ.

Bể bơi → Máy bơm → Bình lọc Emaux → Lớp vật liệu lọc → Hệ thống ống lọc đáy → Trở lại bể

Quá trình này lặp lại liên tục trong thời gian hệ thống tuần hoàn hoạt động. Càng vận hành lâu, lượng cặn giữ trong lớp vật liệu càng tăng và tạo thêm trở lực cho dòng nước. Đây là lý do bình lọc cát cần được rửa ngược định kỳ thay vì chỉ bổ sung hoặc thay cát.

Khi thực hiện Backwash, hướng dòng nước qua lớp vật liệu được thay đổi để làm xáo trộn cát và cuốn cặn ra đường xả. Sau đó, chế độ Rinse được sử dụng để ổn định lại lớp vật liệu trước khi đưa bình trở về Filter.

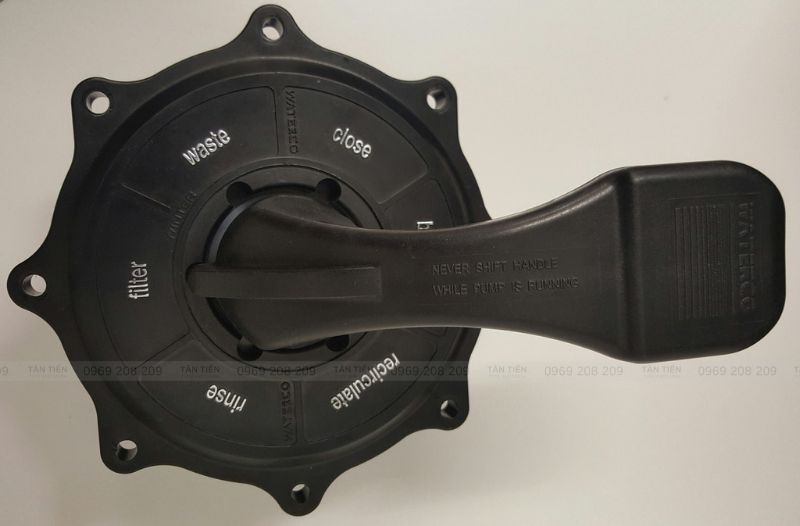

6 chế độ của van bình lọc Emaux V Series

Bình lọc bể bơi Emaux V Series sử dụng van đa chức năng 6 chế độ đặt phía trên thân bình, giúp người vận hành chủ động thay đổi hướng dòng nước tùy theo nhu cầu lọc, vệ sinh hay bảo trì hệ thống. Emaux chính hãng xác nhận V Series sử dụng các van 6 chức năng như MPV01 1.5″, MPV02/MPV11 2″ và MPV12 2.5″ tùy cấu hình/model bình Các chế độ gồm:

• Filter – Lọc: Chế độ vận hành thông thường. Nước đi qua lớp vật liệu lọc để giữ cặn bẩn trước khi trở lại bể.
• Backwash – Rửa ngược: Đảo chiều dòng nước qua lớp cát, cuốn cặn tích tụ trong bình ra đường xả.
• Rinse – Rửa xuôi: Sử dụng sau Backwash để ổn định lại lớp vật liệu lọc và đưa lượng cặn còn sót ra ngoài trước khi chuyển về Filter.
• Waste – Xả bỏ: Đưa nước trực tiếp ra đường xả mà không quay trở lại bể, thường sử dụng khi cần hạ mực nước hoặc hút cặn trực tiếp ra ngoài.
• Recirculate – Tuần hoàn: Cho nước tuần hoàn qua hệ thống nhưng không đi qua lớp vật liệu lọc. Chế độ này hữu ích khi cần duy trì dòng nước trong một số trường hợp xử lý hoặc kiểm tra hệ thống.
• Closed – Đóng: Đóng dòng nước qua van, sử dụng khi cần kiểm tra hoặc bảo trì thiết bị.

Và đây cũng là 06 chức năng cơ bản của các dòng tay van bình lọc cát khác trên thị trường. Trong vận hành thông thường, Filter là chế độ được sử dụng thường xuyên nhất; Backwash và Rinse được thực hiện khi cần làm sạch lớp vật liệu lọc. Người vận hành cần tắt máy bơm trước khi xoay tay van sang chế độ khác, tránh thay đổi hướng dòng nước khi hệ thống vẫn đang chịu áp.

Cách chọn model Emaux V Series phù hợp với bể bơi

Đây là bước quan trọng hơn việc chỉ so sánh kích thước giữa V500, V650 hay V700. Một model phù hợp phải có khả năng đáp ứng lưu lượng tuần hoàn của bể đồng thời tương thích với máy bơm và đường ống. Ở bước tính toán ban đầu, có thể xác định lưu lượng theo công thức:Lưu lượng yêu cầu (m³/h) = Thể tích nước bể (m³) ÷ Thời gian tuần hoàn mục tiêu (giờ)

Ví dụ, một bể có khoảng 45 m³ nước và được thiết kế để hoàn thành một chu kỳ tuần hoàn trong 3 giờ sẽ cần lưu lượng lý thuyết là 15 m³/h. Như vậy bạn có thể tham khảo model V650 đạt 15,60 m³/h và có khoảng lưu lượng phù hợp hơn để tiếp tục xem xét cho cấu hình này.

Bình lọc và máy bơm cần được tính đồng bộ

Một sai lầm tương đối phổ biến là chọn máy bơm và bình lọc như hai thiết bị độc lập. Trên thực tế, nước do máy bơm tạo dòng phải đi qua chính bình lọc, vì vậy lưu lượng làm việc của hai thiết bị cần tương thích.

Nếu máy bơm tạo lưu lượng lớn hơn khả năng xử lý của bình, tốc độ nước qua lớp vật liệu có thể vượt mức thiết kế, làm giảm hiệu quả lọc và tăng áp lực cho hệ thống. Ngược lại, lựa chọn bình và bơm quá lớn so với nhu cầu thực tế không đồng nghĩa nước sẽ sạch hơn mà có thể làm tăng chi phí đầu tư, điện năng và diện tích phòng máy.

Bởi vậy, bảng lựa chọn theo thể tích chỉ nên được sử dụng để khoanh vùng model ban đầu. Cấu hình cuối cùng cần được kiểm tra trên toàn bộ hệ thống.

Tân Tiến cung cấp và lắp đặt bình lọc Emaux V Series

Với Tân Tiến, việc cung cấp bình lọc bể bơi Emaux V Series không dừng ở lựa chọn một model theo bảng thông số. Đối với từng công trình, kỹ thuật viên sẽ dựa trên thể tích nước, thời gian tuần hoàn dự kiến, cấu hình máy bơm, hệ thống đường ống và không gian phòng máy để đưa ra phương án phù hợp.

Ở các bể xây mới, việc tính toán bình lọc và máy bơm bể bơi ngay từ giai đoạn thiết kế giúp chủ động hơn trong bố trí đường ống, nguồn điện, đường xả Backwash và diện tích phòng máy. Với những bể đang sử dụng cần thay bình hoặc cải tạo hệ thống, Tân Tiến sẽ ưu tiên kiểm tra cấu hình hiện hữu trước khi đề xuất thiết bị thay thế, tránh tình trạng thay bình mới nhưng nguyên nhân vận hành kém lại nằm ở máy bơm hoặc đường ống.

Bên cạnh Emaux V Series, Tân Tiến cung cấp đồng bộ thiết bị bể bơi và triển khai lắp đặt phòng máy, từ hệ thống bơm – lọc đến các giải pháp khử trùng, xử lý nước và thiết bị phụ trợ. Điều này giúp các thành phần được tính toán trong cùng một cấu hình thay vì lắp ghép rời rạc.

Sản phẩm Emaux V Series được bảo hành 12 tháng tại Tân Tiến. Giá được báo theo model và cấu hình thực tế tại từng thời điểm. Nếu bạn chưa xác định nên sử dụng V500, V650, V700 hay một model khác, hãy cung cấp kích thước/thể tích bể, mục đích sử dụng và thông tin phòng máy hiện có. Kỹ thuật viên Tân Tiến sẽ hỗ trợ tính toán lưu lượng và lựa chọn cấu hình phù hợp.
